MMDVM – HamDigitaal.nl https://www.hamdigitaal.nl Digital Voice voor de Radiozendamateur Wed, 01 Apr 2020 15:50:30 +0000 nl-NL hourly 1 https://wordpress.org/?v=6.8.3 Dordrecht krijgt DMR repeater https://www.hamdigitaal.nl/2018/01/dordrecht-krijgt-dmr-repeater/ Wed, 17 Jan 2018 17:58:22 +0000 https://www.hamdigitaal.nl/?p=8576 Continue reading →]]> Van Erik-Jan, PA1ER ontving ik onderstaand bericht! Veel succes met de uitrol Erik-Jan!

In Dordrecht hebben we nu toch een tijdelijke DMR repeater neer gezet, PI1DOR. Bedoeling is dat in de komende de maanden een repeater op een nieuwe hoge lokatie komt maar hier zijn we nog bezig met de bouwkundige voorzieningen etc en dat loopt maar niet echt op hoog tempo.
Gisteren is de ATOF binnen gekomen en hij draait nu maar het kan zijn dat hij in de komende periode voor optimalisatie wel eens even uit de lucht zal zijn. Bedoeling is wel dat hij 24/7 beschikbaar is..

Gegevens repeater:

PI1DOR
438.0857/430.4875
CC2
Locatie JO21IT op ongeveer 10 meter hoog met 10 watt/7 DB antenne

De repeater bestaat uit Spectra MX800 als zend-ontvanger en een MMDVM ‘modem’. De repeater is gekoppeld aan het BrandMeister netwerk

]]> Motorola MTR2000 DMR repeater https://www.hamdigitaal.nl/2016/12/motorola-mtr2000-dmr-repeater/ Thu, 15 Dec 2016 18:29:18 +0000 https://www.hamdigitaal.nl/?p=6857 Continue reading →]]> Bron: PD0ZRY

Through a fellow ham i got hold of 2 Motorola MTR2000 repeaters with the plan to convert them to DMR using the MMDVM board made by G4KLX. Here are my notes

Special thanks go out to Graziano IZ5IGB for building the first MMDVM MTR2000 and helping me get started.

Parts

  • Motorola MTR2000 (no aditional cards are needed)
    • RSS software (programming the repeater)
    • Programming cable
  • MMDVM board
  • Arduino DUE
  • Some device that runs linux

MTR2000

You can find my working codeplug here

Settings in the configuration file:

  • TX 438.9875
  • RX 431.3875
  • Power 2 watt (minimal setting)
  • Wireline board: TTN5067 4 wire (this board is not needed)

Step 1

Possibly it would be required to change some settings in the RSS to make it work with your repeater

/galleries/MTR2000/upload_rss.thumbnail.pngLoad the codeplug in the repeater

Step 2

Ajust the external audio input diviation

/galleries/MTR2000/input_deviation_1.thumbnail.pngfind the Service menu, then go to station Alignment

/galleries/MTR2000/input_deviation_2.thumbnail.pngUnder transmitter find Aux TX Input

/galleries/MTR2000/input_deviation_3.thumbnail.pngPut the repeater in TX

/galleries/MTR2000/input_deviation_4.thumbnail.pngAdjust input to maximum (255) and end transmission now save everything (the repeater will reboot)

Step 3

Wire the System connector

/galleries/MTR2000/system_connector.thumbnail.png /galleries/MTR2000/system_connector2.thumbnail.png /galleries/MTR2000/system_connector3.thumbnail.jpgI have not tested wiring the RSSI output at this time due to the missing hardware (old version mmdvm board)

Step 4

Install and configure MMDVM and MMDVMHost (i will not cover this, there is plenty of info around)

Modem config in MMDVM.ini

[Modem]
Port=/dev/ttyACM0
TXInvert=1
RXInvert=1
PTTInvert=0
TXDelay=100
DMRDelay=162
RXLevel=50
TXLevel=50
# CWIdTXLevel=50
# D-StarTXLevel=50
# DMRTXLevel=50
# YSFTXLevel=50
# P25TXLevel=50
OscOffset=0
RSSIMultiplier=1
RSSIOffset=10
Debug=0

The main difference of the Modem block is in the DMRDelay this feature is there to compensate delay in the repeater of around 7 msec best setting should be somewhere between 162 and 168

IZ5IGB found that there is a phase shift of 2 signals createing about 7 msec delay.

Step 5

Adjust the MMDVM board untill the point you can tx/rx over the repeater i suggest starting with the tx side of the repeater. Depending on the MMDVM board this could take a while calibrating the pots on the mmdvm board took me about 30 min with just 1 dmr radio the repeater preforms well

]]> MMDVM en UMP https://www.hamdigitaal.nl/2016/11/mmdvm-en-ump/ Sun, 13 Nov 2016 12:53:09 +0000 https://www.hamdigitaal.nl/?p=6694

]]> Brandmeister groeit maar door. https://www.hamdigitaal.nl/2016/05/brandmeister-groeit-maar-door/ Mon, 02 May 2016 20:06:25 +0000 https://www.hamdigitaal.nl/?p=5754 Continue reading →]]> In de afgelopen 6 maanden is heel veel gebeurd op het DMR gebied.

De ontwikkelingen rond BrandMeister, MMDVM & DVmega gaan met sprongen vooruit en ook de introductie van de goedkope MD-380 geeft een enorme boost. We zien heel duidelijk dat door de mogelijkheden van zelfbouw en het beschikbaar hebben van goedkope portofoons de DMR technologie wordt ontsloten voor alle radiozendamateurs. Er kan expermenteel onderzoek plaats vinden op technologisch hoogstaand niveau en het open karakter van DMR brengt operators en experimenteerders bij elkaar. Hackers, nerds, soldeerbout ridders, netwerk specialisten, 3D printeraars, Arduino bitters en radio babbelaars convergeren en maken samen een ongekende ontwikkeling door.

8f5880ed-2ebd-4b13-a20c-ed9f22f8ca79

De stand is dat er al bijna 400 repeaters op het Brandmeister netwerk zijn aangesloten en de groei is er nog lang niet uit.

Ook zien we dat er hoe langer hoe meer bestaande repeater groepen overstappen op Brandmeister en dus MARC of DMR+ verlaten. Het is immers mogelijk om de MARC Motorola repeater aan te sluiten op Brandmeister 🙂

fc4f19d4-b1eb-4e39-a153-050639a7a052

Verdeling Hytera / Motorola / Zelfbouw online op het BrandMeister netwerk

Hieronder nog een paar statistieken. We kunnen wel constateren dat de inspanningen van het Nederlandse Brandmeister team zijn vruchten geeft. We mogen trots op ze zijn!!!

6809c43d-c6df-4853-9d0f-24d44345d7df

Repeaters per netwerk online

f7a36378-4e5a-451a-b799-37d8e6bb1538

Percentage landen waar de verschillende netwerken actief zijn (wereldwijd)

We denken dat de scepsis die er bij de start van de DMR ontwikkelingen in Nederland was nu wel omgezet kan worden in enthousiasme.



]]> Ham radio 2.0 https://www.hamdigitaal.nl/2016/03/ham-radio-2-0/ Sat, 26 Mar 2016 18:58:26 +0000 https://www.hamdigitaal.nl/?p=5613 bm-growth.png(2016-03)

]]> HOW-TO MMDVMHost met een DVMega https://www.hamdigitaal.nl/2016/03/how-to-mmdvmhost-met-een-dvmega/ Fri, 11 Mar 2016 10:15:15 +0000 https://www.hamdigitaal.nl/?p=5532 Klik hier voor full screen

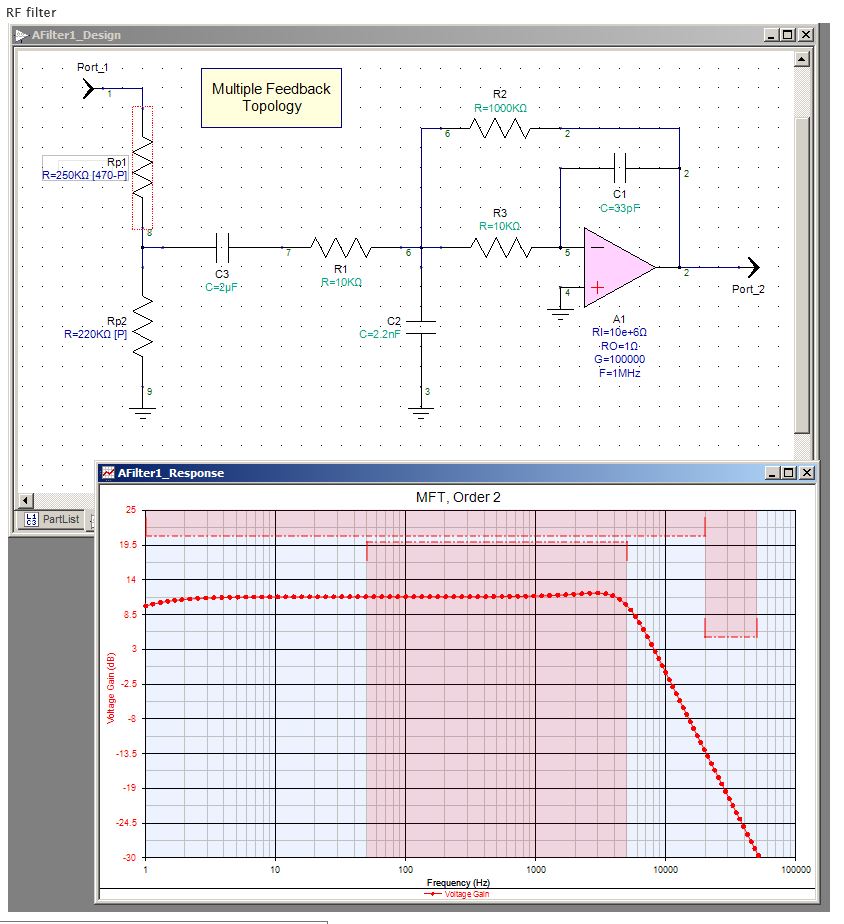

]]> MMDVM op QRPfun.IT https://www.hamdigitaal.nl/2016/03/mmdvm-op-qrpfun-it/ Tue, 08 Mar 2016 14:29:02 +0000 https://www.hamdigitaal.nl/?p=5518 Klik hier voor full screen
QRPit

]]> MMDVM experimenten https://www.hamdigitaal.nl/2016/02/mmdvm-experimenten/ Thu, 25 Feb 2016 21:20:24 +0000 https://www.hamdigitaal.nl/?p=5374 De MMDVM experimenten vliegen je om de oren op het internet. Hier een aantal gebouwde of zelfbouw projecten en een filmpje van het Multi-Mode Digital Voice Modem dat bij mij draait.

MMDVM van DC5AJ

MMDVM van DC5AJ

IMG_0256

MMDVM van VE2NZB

IMG_0254

MMDVM van F1MIJ

IMG_0253

MMDVM van F1MIJ

IMG_0252

MMDVM van DD2ET

MMDVMVK4TUX

MMDVM van VK4TUX



]]> MMDVM Blogspot https://www.hamdigitaal.nl/2016/01/mmdvm-blogspot/ Sun, 03 Jan 2016 12:00:34 +0000 https://www.hamdigitaal.nl/?p=5018 Continue reading →]]> MMDVMJonathan, G4KLX heeft een blogspot opgezet waarop de laatste ontwikkelingen met betrekking tot de MMDVM zullen worden gepubliceerd. Het Multi-Mode Digital Voice Modem is een combinatie van hard- en software. Er kan bijvoorbeeld een repeater mee gemaakt worden. Dit modem wordt ontwikkelt om te werken met alle digitale voice modes zoals D-Star, DMR, System Fusion en, wat later P.25. later, Tevens bevat de MMDVM een ingebouwde FM repeater controller. In alle modes anders dan DMR en FM, kan het modem worden gebruikt in simplex or duplex mode, voor DMR en FM moet full duplex gebruikt worden. De hardware zal ARM gebaseerd zijn. Er zal, in eerste instantie gebruikt gemaakt worden van de Arduino Due en de Teensy 3.1.

Klik hier voor full screen

]]>
