A few days ago I received my Tytera MD-380 which I ordered in order to exeriment with the modified software and to have the chance to hear my own audio back. It was just a little less than an hour after it was flashed with the modified firmware allowing for talk group independent listening. I used the toolset by TraviS KK4VCZ from [1] to compile respecitvely patch the original firmware for the radio.

Hytera MD-380 with customized boot logo

The process for updating / patching the firmware is quite easy. I just cloned the github repository from [1] and started the process as mentioned in the README:

$ git clone https://github.com/travisgoodspeed/md380tools.git
$ cd md380tools
$ make clean
$ make all

This downloads the firmware from VA3XPR and applies some patches. Some of them enable the listening to any transmissions regardless of the talk group used. Another one modifies the USB device descriptors. If you for example want to replace Travis’ name and callsign by your own you have to modify the file patches/2.032/patch.py in line 103 where it says “#Change the manufacturer string”. After that my radio can be found under my own callsign in the list of connected USB devices for a VirtualBox vm for example.

Modified USB device descriptors in VirtualBox

Of coure you should re-make the firmware after you have modified this patch. When the process of compiling the firmware finished you will find a file called firmware.bin in the folder patches/2.032/. This is the firmware image that can be transferred to the radio (in upgrade mode) using the original Tytera firmware upgrade software (upgrade.exe).

After I got this running I also changed the boot logo as seen in the picure above. Currently it seems a bit tricky to create such an image with Gimp as the format obviously differs slightly. In the end I was successful with using one of the logos supplied with the md3800tools, wiping all the content and painting some stuff back into the picture. This file needs to be saved in the patches/2.032/ folder.

It is essential that you re-create the file header as used in the supplied 0x80f9ca8-poc-gs.ppm file. That can simply be done with a text editor. Modify your own picture so that the first 5 lines read:

P6
# MD380 address: 0x80f9ca8
# MD380 checksum: -941681526
160 40
255

Aster that the Makefile in the patches/2.032/ folder needs to be modified to use your image as source file to put into the firmware image. I commented out the existing line and added a new one:

$ git diff patches/2.032/Makefile
diff --git a/patches/2.032/Makefile b/patches/2.032/Makefile
index bf7f05c..a5376c3 100644
--- a/patches/2.032/Makefile
+++ b/patches/2.032/Makefile
@@ -11,7 +11,8 @@ patches: unwrapped.bin
        ./patch.py

 logo: patches
-       ../../md380-gfx --firmware=experiment.img --gfx=0x80f9ca8-poc-gs.ppm relocate
+       ../../md380-gfx --firmware=experiment.img --gfx=0x80f9ca8-df2et.ppm relocate
+       #../../md380-gfx --firmware=experiment.img --gfx=0x80f9ca8-poc-gs.ppm relocate
        #../../md380-gfx --firmware=expriment.img --gfx=0x80f9ca8-poc.ppm write
        #../../md380-gfx --firmware=experiment.img --gfx=0x80f9ca8-shmoo.ppm write
        #../../md380-gfx --firmware=experiment.img --gfx=0x80f9ca8-shmoocon.ppm write

After that just recompile the firmware and transfer it to the radio with the firmware upgrade tool as outlined before. And voilà: There you go with some nice little hand painting as boot screen.

I need to dig further into the details of why some Gimp generated .ppm file does not work. So some work left for the future besides trying to built my own firmware with some more mods.

Please be aware that any modification to your rig may lead to a loss of warranty. Use this information at your own risk. I am not responsible for any damage to your equipment.

“The MD-380 was a game changer, and turned Tytera into respected brand in the DMR marketplace almost overnight.
Now they are about to do it again. Get ready for the Tytera MD-3900 Digital Mobile Radio!
Yes, that’s right, the long-awaited announcement is here. Tytera has introduced a new mobile two way radio capable of operation in both digital and analog modes.
According to Tytera, the MD-3900 operates on 400-480MHz frequencies at up to 45 watts (UHF model) or 136-174MHz VHF at up to 50 watts (VHF model). As a DMR radio, It uses Time Division Multiple Access(TDMA) technology and is compatible with MotoTRBO Tier I and II.”

No pricing yet, but expected release date is in May.

(As a side note, I’ve probably not given the MD-380 as much attention as I should have.)

Let op het FCC ID, hij zal dus inwendig gelijk zijn aan de MD380.

Zie plaatje:

Dit betekend zo veel dat het nu mogelijk is om SMS berichten te verzenden en te ontvangen met deze radio. Dit is te testen door een SMS te maken met:

weer [woonplaats]  (bijvoorbeeld: weer urk) naar 9990 te sturen

De ondersteuning betekend ook dat je tussen Hytera en de MD-380 en Motorola en de MD-380 berichten kan sturen mist beide radio´s niet op de zelfde repeater in het zelfde tijdslot zitten (!!)

De BrandMeister server moet namelijk het SMS bericht eerst vertalen, anders snapt de andere radio er niks van.

Voorbeeld: Als iemand een SMS van zijn TYT MD-380 wil sturen naar iemand met een Motorola radio die op de zelfde repeater zit en op het zelfde tijdslot dan zend de repeater het SMS bericht rechtstreeks door en komt niet eerst ´langs BrandMeister´. Omdat het SMS bericht in TYT taal bij de Motorola aan komt snapt de Motorola radio er niks van.

Zitten beide stations op de zelfde repeater maar alle twee op een ander tijdslot ingelogd, dan is er niks aan de hand. Dit komt omdat de radio aan wie het SMS bericht is gericht niet rechtstreeks in contact staat met de verzender, en het SMS-je naar BrandMeister gestuurd wordt om de radio te ´zoeken´ voor wie het bericht is bestemd.

BrandMeister weet dat de geadresseerde niet TYT maar Motorola spreekt en zal het bericht dan eerst ´vertalen´.

Dit is nog wat onhandig omdat je van elkaar vaak niet weet op welke repeater en op welk tijdslot je bent aangemeld.

Trouwens, de TG waar de radio´s in hangen is totaal niet van belang omdat het hier om data en niet om spraak gaat.

We hebben inmiddels een oplossing uitgedacht maar is nog niet uit-ontwikkeld zodat et niet uit maakt als twee radio´s van een verschillend merk in het zelfde tijdslot op de zelfde repeater zitten. Zoals altijd is oplossingen bedenken veel gemakkelijker dan ze uit te werken naar iets dat werkt, maar het gaat er zeker komen

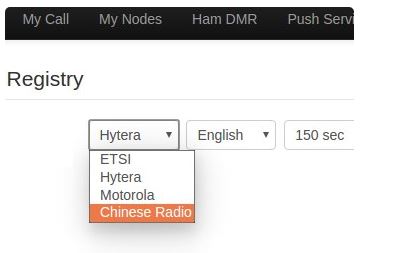

Dus als mensen een TYT / Tytera / Rete-fris MD-380 hebben dan dient men zich te spoeden naar de selfcare https://www.dstar.su/selfcare/#hdmr en de optie ¨Chinese Radio¨ te selecteren voor optimale ondersteuning.

73s

Raphael
PI1SPA

Op de pagina van DM0HA 70cm Amateurfunk Relais Hagen vond ik onderstaand artikel.

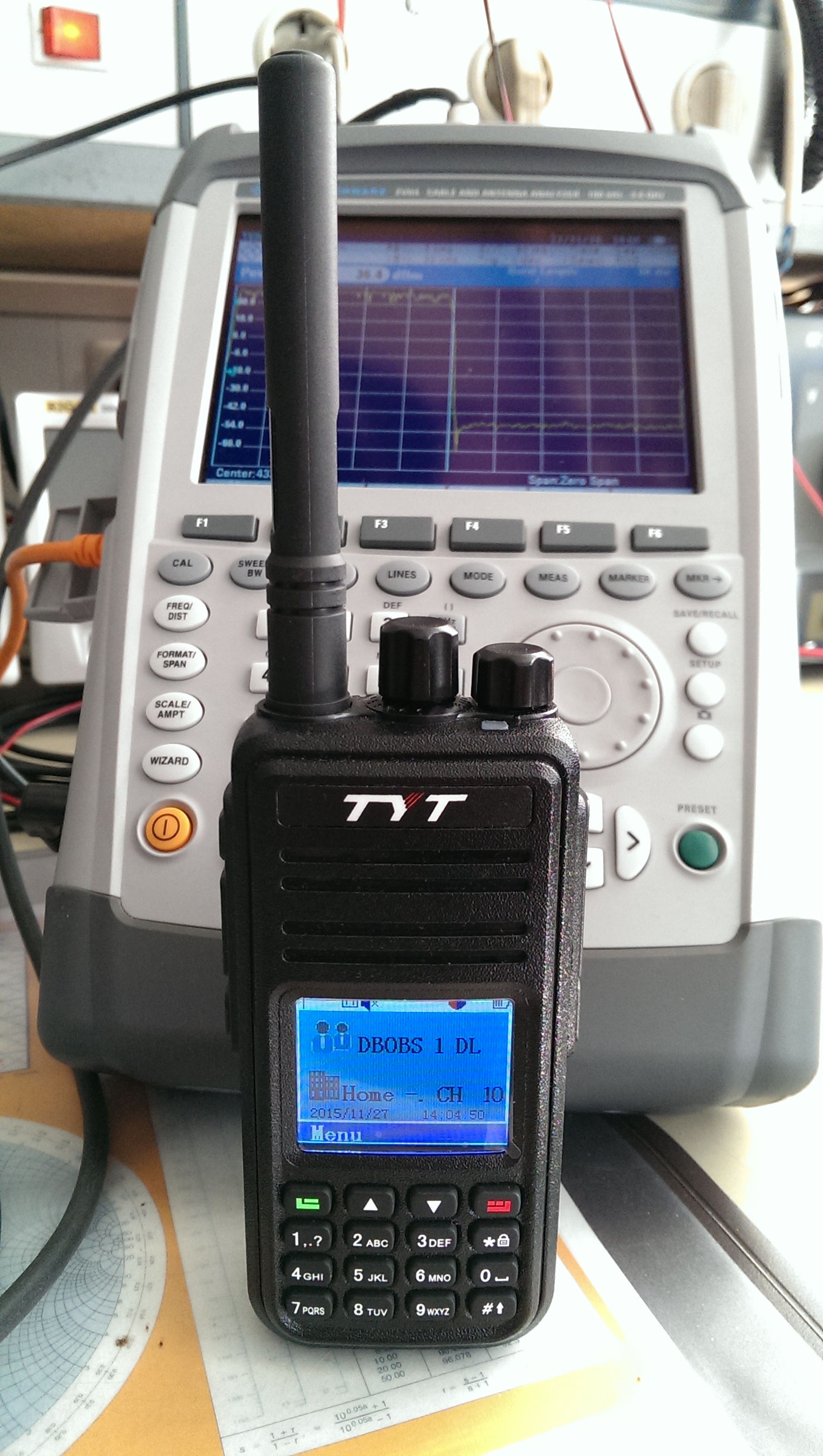

Untersuchung eines Tytera MD-380 Handfunkgerätes für den 70cm Bereich.

Holger Korioth, DF 6 DBF – df6dbf@darc.de

 Gekauft von mir Anfang Oktober, mein Gerät hat die SN: 1504A98699.

Das besondere ist das der Transceiver neben FM auch den ETSI-Standard Digital Mobile Radio – ETSI TS 102 361 -1 -2 -3 in der Klasse „TIER II“ unterstützt und damit für unser im rasanten Aufbau befindliche DMR-Netz interessant wird. Im Gegensatz zur Hintergrundtechnik ist die „Luftschnittstelle“ offen gelegt und bietet im Prinzip jedem Hersteller die Möglichkeit Geräte zu entwickeln. „Platzhirsche“ sind hier Motorola und Hytera, wobei Hytera-Geräte bei Funkamateuren in der Beliebtheits-skala vorn liegen.

Das Tytera MD-380 kostet etwa 1/3 der gängigen Geräte. Schauen wir uns die elektrischen Daten einmal genau an:

Empfänger gemessen mit Stabilock 4040: (433.500MHz)

Hub:
1,5kHz; 1kHz Testton

Empfindlichkeit:
0,35µV/20dB SINAD
0,18µV/12dB SINAD

Das sind durchaus überzeugende Werte die auch empfindliche Amateurfunkgeräte hinbekommen. Oft wird allerdings nur bei 6dB SINAD gemessen, dadurch wirken Empfänger empfindlicher wie sie wirklich sind. Zumal das Verhältnis Nutzsignal/Rauschen bei 6dB SINAD schon locker bei 50% liegt. Das macht keinen Spaß lange unter solchen Bedingungen zuzuhören.

RX-Bandbreite:
9,48kHz         (bei 12,5 und 25kHz Raster)

Rauschsperre:
0,12µV           (normal)
0,15µV           (stark)

Hier hätte ich mir einen größeren Abstand gewünscht. Eine deutliche Schalthysterese war nicht meßbar.

Sender gemessen mit Stabilock 4040: (433.500MHz)

Hub(max):
4,3kHz/25kHz
2,25kHz/12,5kHz

Sendeleistung:
4,2W (High)
0,6W (Low)

Frequenzfehler:
0,04kHz

Unterdrückung der 1. Harmonischen:
> 59dB

Fazit: Der Sender macht das was er soll. Im Datenblatt werden 5W angegeben. Aber die 0,8W Unterschied hört niemand raus.
Einige Parameter ließen sich im Servicemenü sicherlich noch etwas anpassen. Aber ich habe bislang keinerlei Veranlassung für Veränderungen gesehen.

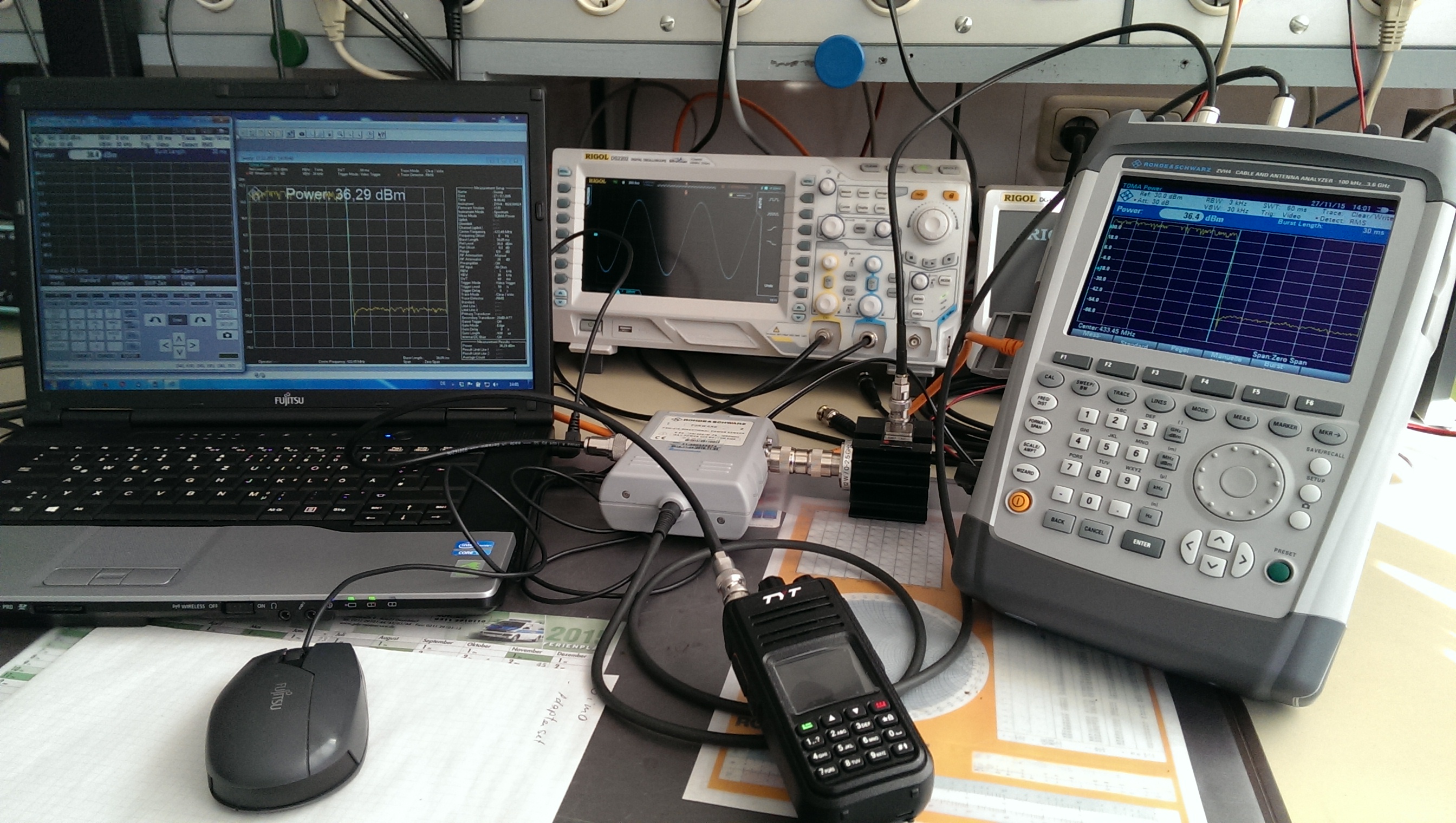

Sender gemessen mit Spektrumanalyzer Rohde & Schwarz ZVH4: (FM: 433.500kHz und DMR: 433.450kHz).

Der ZVH 4 wurde zuletzt im Oktober 2015 im Werk kalibriert.

Ich habe zunächst den Sender in FM gemessen, anschließend erfolgte die Messung in DMR-Mode.
Alle Messungen erfolgten an einem Rohde& Schwarz 50 Ohm Abschlußwiderstand mit -20dB Meßausgang, der Schluckwiderstand ist mit seinen Transducerfaktoren dem ZVH4 bekannt gemacht worden.

Gemessen wurde der reine FM-Träger einmal mit 5MHz, einmal mit 1 MHz Span.

Die Messergebnisse des Stabilock 4040 der Sendeleistung konnte verfiziert werden, es sind keine Nebenträger feststellbar.

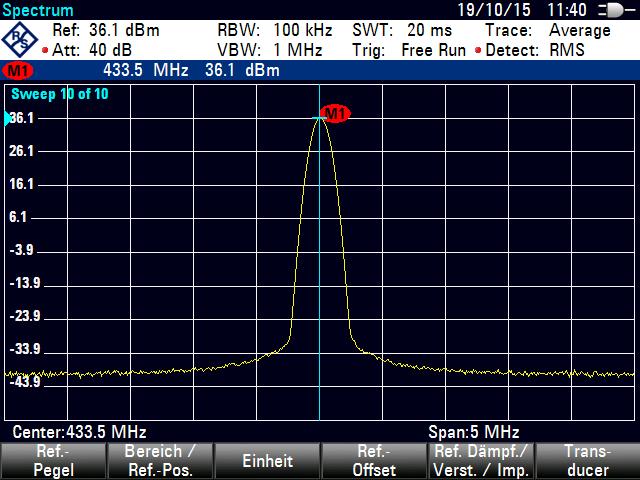

5MHz Span

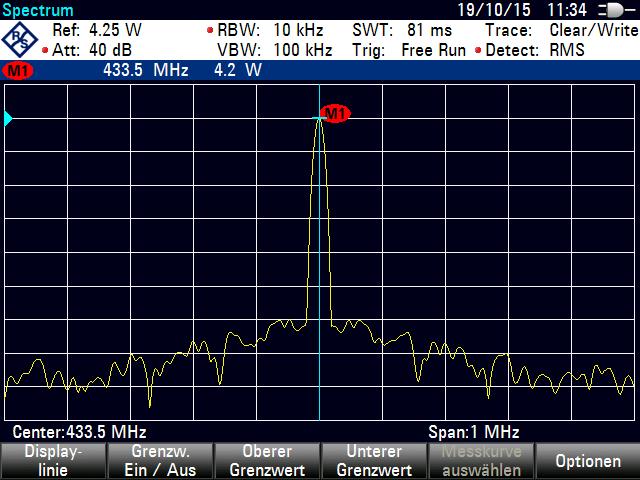

1 MHz Span

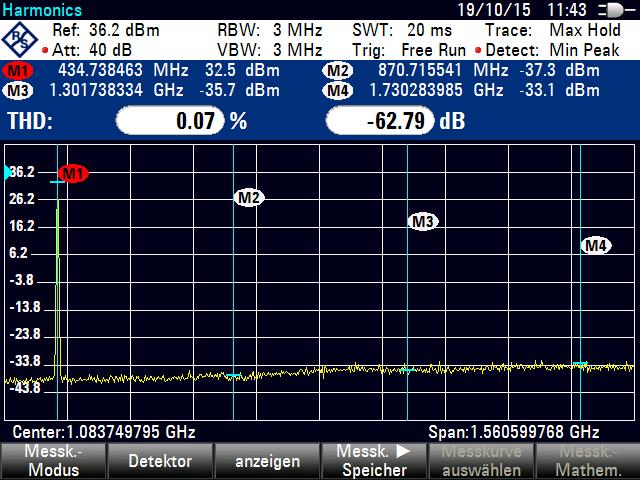

Auch der positive Eindruck der Oberwellenmessung am Stabilock 4040 konnte mit dem Spektrumanalyzer bestätigt werden. Die Harmonischen sind ausreichend unterdrückt.

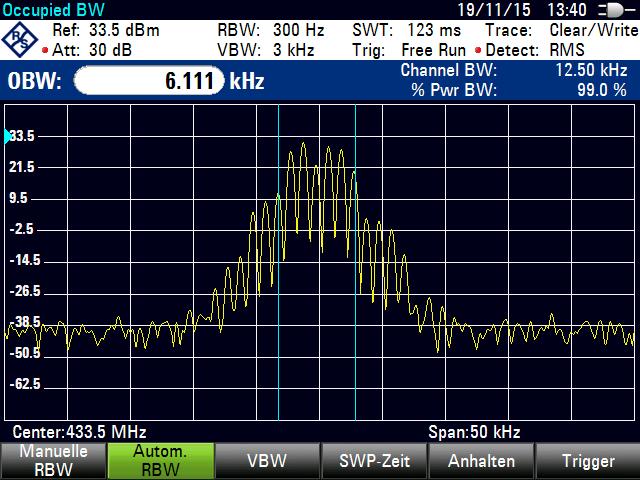

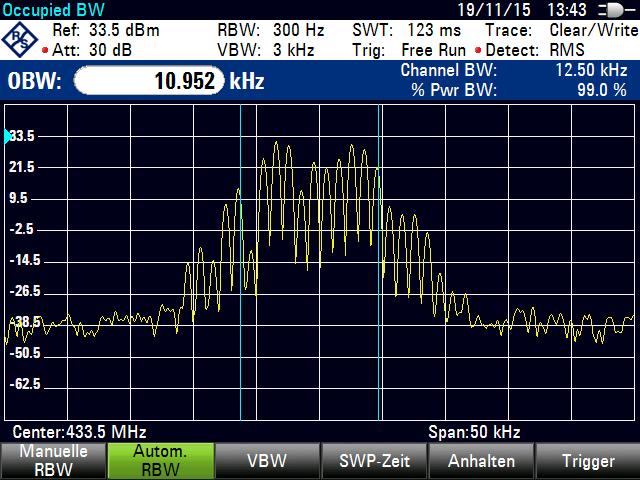

Die belegte Bandbreite ( Vergleiche maximaler Hub) in FM (25kHz-Raster) und FM-N (12,5kHz) deckt sich ebenfalls mit den Messungen des Stabilock 4040.

Kommen wir nun zur Messung der Sendeleistung. Das ist bei TDMA-Signalen nicht so ganz einfach weil immer nur in einem Zeitschlitz gesendet wird. Es wird daher die maximale Spitzenleistung der Hüllkurve (PEP = Peak Envelope Power) angegeben.

Zunächst auf traditionellem Wege mit einem Durchgangsleistungsmesser und 50 Ohm Abschlußwiderstand gemessen.

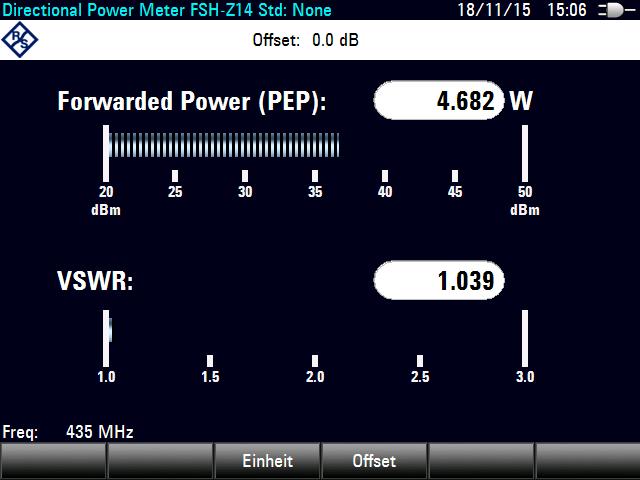

Zuerst in FM.

Dann in DMR.

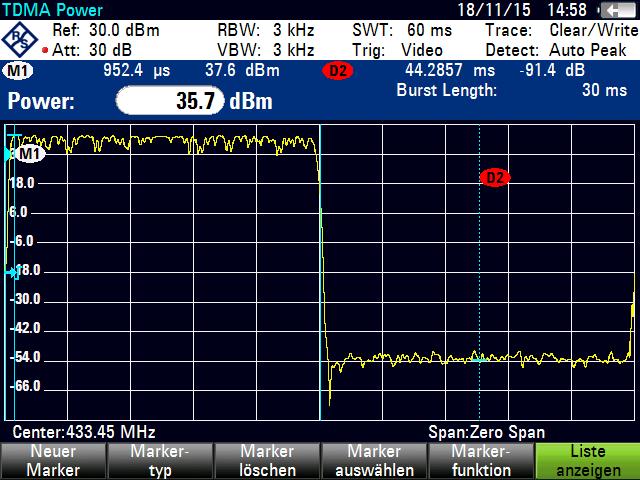

Anschließend habe ich die Burst-Leistung mittels Spektrumanalyzer im Zero-Span ermittelt.Hier erkennt man bei ca. 952µS einen Peakder für die DMR-Sendeleistung von 5W PEP verantwortlich ist. Die eigentliche Burstleistung ist niedriger!

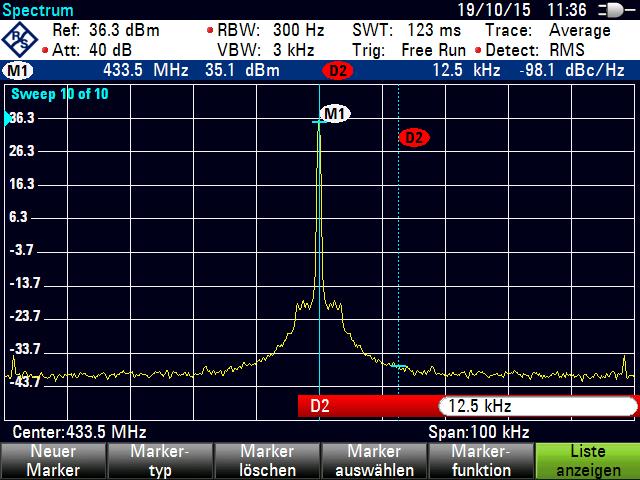

Zu guter letzt noch die Messung des Phasenrauschens in FM, mangels expliziter Vorgaben (ich habe auf die Schnelle keine gefunden) habe ich das Phasenrauschen in 12,5kHz Abstand zum Träger gemessen. Auch hier schlägt sich das Tytera MD-380 gut!

Und weil es ohne Sie nicht geht: Die Antennen zeigen eine recht gute Anpassung im Amateurfunkbereich, auch hier gab es schon schlechteres aus chinesischer Produktion.

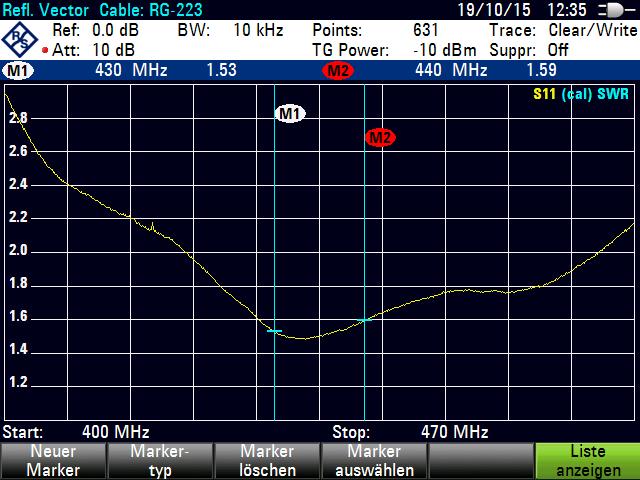

Die mitgelieferte kurze Antenne.

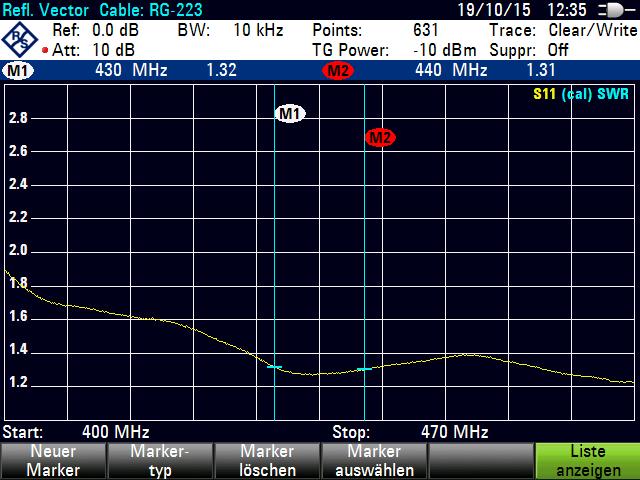

und die mitgelieferte lange Antenne.

Die Stromaufnahme liegt zwischen 0,05A (RX-standby) und 1,32A (Senden mit hoher Sendeleistung).

Fazit: Von der HF-Seite spricht nichts gegen den Einsatz im Amateurfunk, die Software enthält aber auch in der aktuellen Version D02.0034 Bugs und einige Unschönheiten. Die kostenlos verfügbare Codeplug-Software ist beim Editieren von Kanal- und Kontaktlisten unkomfortabel. Das ist aber auf Grund des niedrigen Preises absolut zu verschmerzen, genauso wie der fehlende 1750Hz-Rufton. Im Übrigen ist das Gerät gut verarbeitet und Zubehör ist günstig bei Bedarf nachzukaufen. Einzig das mit dem Gerät erworbene Speakermike (Nachbau des KMC von Kenwood, Retevis gelabled) gab bislang Grund zur Kritik. Das Tytera MD-380 wird auch baugleich als Retevis RT3 angeboten.

Derzeit kursieren Berichte in den einschlägigen Foren dass es zu Interferenzen zwischen beiden Zeitschlitzen kommen soll. Es soll ein Problem des verwendeten DMR-Basisband-IC HR-C5000 sein und sich beim Sendertasten, kurz PTT loslassen und schnell wieder tasten zeigen. Bei meinem Gerät konnte ich den beschriebenen Fehler nicht reproduzieren. Ich halte es für recht ungewöhnlich weil üblicherweise bei TDMA-Modes das Timing vom Umsetzer vorgegeben wird und sich alle Stationen darauf synchronisieren.  Die Messung der Burst-Leistung zeigt dass der Zeitschlitz von 30ms eingehalten wird. Diese Messung erfolgte im Simplex-Betrieb, das Funkgerät hatte hier keine Möglichkeit sich auf einen Repeater zu synchronisieren.

73s Holger, DF6DBF im November 2015

Dieser Testbericht unterliegt der Creative Commons Licenz: CC-BY-NA-SA. Das bedeutet im Klartext: Der Text darf weitergegeben werden solange mein Name genannt wird, er nicht für komerzielle Zwecke genutzt wird und die Weitergabe unter den selben Bedingungen erfolgt wie ihr den Testbericht selbst bekommen habt. Übersetzungen in andere Sprachen gestatte ich, bitte jedoch um ein Referenzexemplar.

This Test lies under Creative Commons Licence: CC-BY-NC-SA, translation in other Languages is welcome if i get a Reference!
