Een weekend met mooi antenneweer. Dan moet er geklust worden. En zo geschiede afgelopen zaterdag. De link IJsselstein – Gouda is geoptimaliseerd door deze aan de Gouda zijde beter uit te richten. Er waren twee teams hard bezig met de antennes. In Gouda bij PI2SWK waren Pim PA5PR, Fred PA1FJ, Dennis PA2DK en niet onbelangrijk klimmer Marcel in de weer om de antennes goed uitgericht te krijgen. Na goed uitrichten op de Airgrid op de Gerbrandy toren in IJsselstein ontstond een zeer stabiele link. De openingshoek van de AirGrid blijkt toch erg klein.

In Delft, op de locatie van PI1DFT was een tweede team actief bestaande uit Ton PD4DFT, Ruud PA3DFI, Martijn PD2NLX en Peter PA3PM. Hier werden de antennes geplaatst, kabels getrokken en afgemonteerd. Er moest een grote fles afwasmiddel aan te pas komen om de 4 UTP kabels door de dak doorvoer te krijgen. Eerst is gekeken of een rechtstreekse link mogelijk was met IJsselstein. Helaas liet deze verbinding door een hoog obstakel in het pad te wensen over. Gelukkig was de dag goed voorbereidt en was er in Gouda de de jongens van PI2SWK al een tweede AirGrid richting Delft gezet. Dit signaal bleek glashard en werd in gebruik genomen. Op de achtergrond waren Rob PE1CHL en Paul PE1RJV druk bezig met de netwerk configuratie.

Vanuit Delft is de link doorgetrokken naar Zierikzee, waar Martijn, PD2NLX ook al de nodige voorbereidingen getroffen had. Er werd hiervoor een LHG5 geplaatst. Omdat er helder zicht was kon deze verbinding goed worden uitgericht op de brug bij Rozenburg. Deze zit precies in het pad naar de Silo in Zierikzee. Daarmee sluit de link aan op het bestaande traject in Zeeland. En dus is HAMNET flink uitgebreid richting Zuid-West Nederland. Het was een zeer productief HamNet weekend.
Eerder deze week werd de link IJsselstein – Breda al gebouwd door Henk (PE0SSB). Deze link sluit aan op de bestaande accesspoints. Hoewel het linkbudget minimaal is valt verbetering makkelijk te behalen door een dedicated wokje in IJsselstein te plaatsen. Wellicht is PI4DEC het volgende station dat verbonden gaat worden…

Wil je meepraten over HamNet of advies over hoe je hier zelf gebruik van kan maken meld je dan aan op Hobbyscoop Chat server, Hier is een actief HamNet kanaal!
Ook is op de Hobbyscoop Chat server een Digital Voice kanaal aanwezig!

Datum: 2 april 2016

Van 10:00 tot 16:30

Locatie: Aquarant, Vijfkamplaan 12, 5624 EB Eindhoven (Dit is bij het Ottenbad)

Zoals de vorige keer het zwaartepunt op amateur-satellieten lag is dat deze keer ‘digital voice’, zoals DMR, D-star en Fusion. Er zijn voldoende experts aanwezig om vragen te beantwoorden en mogelijk te helpen met het oplossen van technische vraagstukken.

Natuurlijk zullen de contestbekers worden uitgereikt en zal er een forum zijn, waar ieder z’n opbouwende punten onder de aandacht kan brengen. Tevens bestaat de mogelijkheid om metingen te verrichten aan apparatuur en zullen er diverse lezingen zijn. Niet alleen over ‘digital voice’ maar ook andere VHF-en-hoger interessante zaken, zoals repeaters rond Eindhoven, ATV, mogelijk weak signals en amateur-satellieten kan deel uitmaken van het gevarieerde programma.

Er zal geen verkoop zijn van (nieuwe of tweedehands) producten, het is immers geen beurs.

Lunch en koffie/thee is inclusief.

Alleen deelnemers die staan in het administratief verwerkte deelnemers overzicht (op deze webpagina) hebben toegang. Aanmelden moet dus met onderstaand webformulier. De sluitingsdatum is 25 maart, of wanneer het maximaal aantal deelnemers is bereikt. In het laatste geval kan men op een wachtlijst worden gezet, voor het geval er iemand afzegt.

Voor VERON leden is de deelname gratis. Bij ‘niet leden’ wordt €10,- als tegemoetkoming in de kosten berekend. Dit bedrag moet vóór 25 maart 2016 zijn ontvangen op rekening nummer NL90 ABNA 0482 0528 56 ten name van P. de Bruijn. Vermeld bij het overmaken: VHF-en-hoger dag 2016, Call (of bij ontbreken daarvan je naam), email adres.

Door alsnog (tijdig) hier als lid aan te melden kan de €10,- dus worden uitgespaard (lidmaatschap kost €49,-).
Elementen van het veelzijdige programma.

Doorlopende demo’s en metingen:

PE1DGW en PD8KRW Demo DMR, D-STAR, op verzoek software/plugs installeren en metingen met een Stabilock (vermogen, zwaai).
PG5D Metingen met de MiniVNA aan bijvoorbeeld filters.
PE1ITR en PE1MIX De 10GHz websdr is vrijwel zeker niet gereed op 2 april omdat niet alle onderdelen er dan zijn.

Als alternatief wordt een testopstelling gedemonstreerd met een 10GHz websdr met 5GHz accesspoint en aan de andere kant een 10GHz station en laptop om het signaal weer terug te horen.

PA0BOJ, PE5PVB en PE2AAB ATV Demo via het relais PI6EHV waarbij diverse stations vanaf thuis QRV
Test beeld EHVzullen zijn om wat te laten zien via het ATV relais.
Er zijn ingangen beschikbaar met ATV-FM op 2335MHz, 2370MHz, 10,400MHz, 10,490MHz en DATV op 2350MHz.
We hebben een DATV uitgang op 1291MHz of een FMATV uitgang op 1280Mc ( gaat niet te gelijk i.v.m. 1 antenne). Vanwege de zichtverbinding kan ook zelf met portabel apparatuur worden getest via PI6EHV.
PE1ASH 24 GHz portabel ATV station.

Lezingen:

PE1RJV Lezing: Digitale spraak op de amateurbanden, wat is er en wat de verschillen zijn.
PA2EON Lezing: Hamnet. Iedereen kent Packet-Radio, een door radioamateurs opgebouwd netwerk
Hamnetvan ‘on-air’ pc’s die je de mogelijkheid gaf om email een BBS of zelfs een electronisch QSO te voeren. Nu staat de techniek niet stil en zien we langzaam het packet–netwerk verdwijnen en komen er oplossingen voor terug die mee gaan met de moderne tijd van internet, video streams en zelfs telefoongesprekken via het nieuwe breedband netwerk.
Uit Oostenrijk en Duitsland is een nieuwe methode van informatie overdracht komen overwaaien – HAMnet genaamd –Dit nieuwe netwerk, voor en door radioamateurs opgebouwd en gebruik makende van 5 GHz freqencies, nabij de wifi standaarden is gebaseerd op het tcp-ip netwerk zoals ook het grote internet wordt onderhouden, echter met dit verschil dat een ieder die al een IP-nummer voor packet radio heeft nu ook snel kan opstappen op het ‘nieuwe packet net’ – HAMnet.
Eric Oosterbaan, PA2EON zal tijdens de VHF dag laten zien wat de mogelijkheden zijn.
PE1GUR Lezing: Weak signal digitale modes voor nationaal en internationaal verkeer: een verkenning naar mogelijkheden om meer uit de transceiver te halen.

We kunnen uitkijken naar een intoductie over algemene zaken m.b.t. internationaal verkeer, tropo, condities, de lol er van en de raakvlakken met de natuurelementen. (Nieuwe) modes die via software beschikbaar zijn. Dat m.b.t. de commerciële transceivers het verschil HF versus VHF/UHF er niet meer is: het is één toestel. Daarmee ook alle moderne trx’ en voor digimodes zijn daarmee uitgelegd op VHF UHF SHF. Een tipje van de sluier over digimodes en freeware. Middels een QSO in BPSK31 laten zien dat je daarmee ook met een klein pistooltje bijzondere dingen kan doen.

Heinrich Hertz Stichting Lezing: Realisatie van twee nieuwe repeaters in Eindhoven: PI2EHV (70cm)
repeater en PI6EHN (23cm). Na de ontmanteling van het radiostation op de TU/e in 2014 zat de regio Eindhoven lange tijd zonder 23cm en 70cm spraakrepeaters. In 2015 is de Heinrich Hertz Stichting (www.hhertz.org) opgericht en een nieuw team van bestuurders, ontwerpers, professionele bouwers en
antennetelecomspecialisten voortvarend aan de slag gegaan. Op het Flight Forum in Eindhoven is een schitterende opstellokatie verkregen op de Valid tower met antennes op 69 meter boven NAP. Inmiddels zijn beide repeaters operationeel en volop in gebruik. Hiermee is ook een enorme stimulans gegeven aan het doen van experimenteren op de hogere frequentie banden, bijvoorbeeld in de vorm van zelfbouw projecten voor 23cm FM zendontvangers. Tijdens de lezing gaat de groep vertellen hoe de twee repeaters zijn opgebouwd, natuurlijk aangevuld met veel foto’s en anekdotes. Onderwerpen die zeker aan bod zullen komen zijn dekkingsgebied, antennes, coax, bliksembeveiliging, zendontvangers, cavity-filters, remote control, IRLP, internet, toegang & veiligheid, organisatie.
Amateur satellieten (onder voorbehoud)

En ook:

PG5D Bekeruitreiking van de diverse contesten.
PA3CRX Forum, interactie tussen de commissie en de deelnemers aan deze dag. In verband met de tijdsplanning en de efficiëntie is het wenselijk de onder de aandacht te brengen punten zoveel mogelijk vooraf in te dienen bij VHF-en-hoger@veron.nl

Nu we enig overzicht krijgen van het werk dat op ons afkomt doen we met dit bericht een oproep voor enkele zaken waaraan dringend behoefte bestaat. We zijn op zoek naar de volgende zaken:

•Lengtes 7/8 en 1/2 coaxkabel en konnektoren (7/16 danwel N-type – voornamelijk 50 meter en meer.)
•Grotere lengtes 75 Ohm coaxkabel zoals koka, etc. bij voorkeur met BNC/F konnektoren
•Kwaliteits (identieke) patchkabels in lengtes van 1, 2, 5 en 10 meter, bij voorkeur met aangegoten stekers.

Indien je dergelijk materiaal beschikbaar wil stellen houden wij ons van harte aanbevolen, reageren kan op info@hobbyscoop.nl

De nieuwe systemen impliceren helaas ook aanzienlijk meer kosten voor de bedrijfsvoering. Het zal voor zichzelf spreken dat de faciliteit ook aanzienlijk kostbaarder is door de lokatie. Denk bijvoorbeeld aan energie, verzekering, certificaties etc. etc. Daarom blijft uw financiele steun ook van het grootste belang. Ook wordt nog gezocht naar verdere financiele sponsoren. Een bijdrage doen kan hier!
Het volledige artikel vind je hier!

UPDATE: tijdens de DvdRA is er een repeater aanwezig in de Americahal. Deze staat op de QRG van PI1AMS dus is met iedere porto te werken. Let wel deze repeater is niet gekoppeld aan het netwerk dus werkt alleen lokaal!

Op 7 november 2015 zal er op de Dag voor de Radioamateur in de Americahal te Apeldoorn een DMR-Dstar-C4FM stand aanwezig zijn. De locatie is stand C07 tegenover het Jeugdplein. De bedoeling is aan geïnteresseerden Digitale radioapparatuur te laten zien.
Ook staan de organisatoren Randy PH4X, Robert PD0PVL, Guus PE1PLM, Peter PA3PM en andere aanwezige SYSOPS van repeaters klaar om eventuele vragen te beantwoorden. Ook zijn er middelen om u te assisteren met het installeren van codeplugs op uw nieuw aangeschafte of bestaande apparatuur. We hopen dat vele radioamateurs deze dag zullen gebruiken om kennis te maken met Digital Mobile Radio en de keus maken gebruik te gaan maken van de diverse netwerken.

Tot 7 november op stand C07 Americahal Laan van Erica 50, 7321BX te Apeldoorn

Bron: dr@f.asso.fr

Dit weekend is de Franse DMR repeater F1ZOI van Parijs verbonden met de C-Bridge DMR-France via het Hamnet netwerk. Rémi, F6CNB de initiatiefnemer voor de Hamnet ontwikkeling voor Ile de France, was in staat om de apparatuur te installeren en de verbinding op te bouwen.

De volgende prestaties zijn na diverse test bereikt: Een link op 5745 MHz is opgezet tussen de RC Clamart (F8KHQ) en la Défense (F1ZOI), met een 50 Mb/s doorvoer over 12 km. De reactietijd met de C-Bridge is teruggebracht tot ongeveer 25ms.

F1ZOI is beschikbaar voor radioamateurs om een aansluiting te maken op het Hamnet la Défense. Op dit moment zal alleen de zuidzijde worden aangestraald met de antennes.

Het verbinden van DMR repeaters aan het Franse HamNet zal worden uitgebreid met mogelijk DATV relais of D-Star repeaters. Hamnet is een geweldig hulpmiddel voor mensen die projecten willen realiseren over dit voor radioamateurs gereserveerde netwerk De DR@F – Digital Radioamateur France zal het netwerk gebruik gaan bevorderen en aanbieden aan iedereen.

Er wordt momenteel druk gewerkt aan de uitrol van HAMNET in Nederland. HAMNET is een breedband netwerk voor zendamateurs. Het is wellicht te vergelijken met het packet radio netwerk, alleen dan met aanzienlijk hogere snelheden. Inmiddels zijn de eerste verbindingen gebouwd op de 5 GHz band. Wat is de doelstelling van HAMNET? De initiatiefnemers geven uitleg over de eerste links die gebouwd zijn, welke techniek er gebruikt wordt en hoe zendamateurs zelf kunnen meewerken aan het uitbouwen van HAMNET in Nederland.

Doelstelling

De doelstelling van Hamnet is het creëren van een autonoom, betrouwbaar breedband datacommunicatienetwerk dat in dienst staat van de amateurdienst. Het netwerk moet in de loop der tijd gaan voorzien in specifieke diensten voor zendamateurs waarbij gedacht kan worden aan bijvoorbeeld streaming audio en videodiensten, bijvoorbeeld naar ATV- en spraakrelais; remote bediening van apparatuur, informatievoorziening via uitsluitend op Hamnet aanwezige websites en fora, repeaterkoppelingen, Voip voor HAM’s en natuurlijk vele vele andere applicaties. Waar Hamnet duidelijk niet in zal voorzien is een browser functionaliteit naar het Internet. Bovenal heeft Hamnet de doelstelling om op een moderne wijze activiteit te genereren voor en door radiozendamateurs en bandgebruik op 2,3GHz, 5GHz en 10GHz te bevorderen…

Eerste link tussen Hilversum en Amsterdam-West

Door de verplaatsing van PI1RYS en de bouw van een ontvangst punt voor PI2NOS in Amsterdam ontstond het idee om een wifi verbinding tussen deze site en de Alticom toren in Hilversum te bouwen, waar Hobbyscoop de nodige spullen heeft staan.

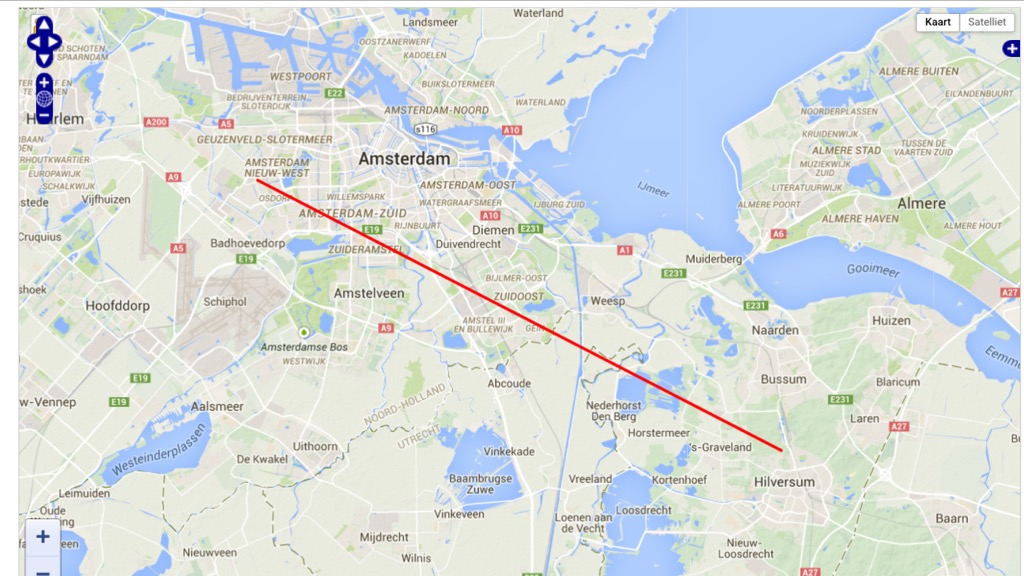

Linkafstand Amsterdam West Site to NOS site 28,6km

Hoewel deze link aanvankelijk via een VPN-verbinding opgebouwd werd, staan inmiddels aan beide kanten schotels van 40cm doorsnee en wordt er een wifi-link opgebouwd over een afstand van bijna 29 kilometer. Een zichtverbinding is door de hoogte van beide locaties – 110 meter in Hilversum en 55 meter in Amsterdam – voorhanden.

Meer repeaters aangesloten

Inmiddels zijn de links verder uitgebouwd. Zo is de link tussen de ontvangstkant van PI6TEN in de toren en de zendkant bij ATV-relais PI6HVS ontsloten op het netwerk. Het betreft hier een afstand van 3.3 kilometer. Ook is er een verbinding gemaakt naar de Radiokelder in Hilversum, het clubhonk van de lokale gecombineerde VERON en VRZA-afdeling en krijgt op die manier de beschikking over een vaste internet aansluiting alsook een permanente verbinding met de beveiligingscamera’s. Deze verbinding loopt over 2.1 kilometer. Inmiddels staan er enkele andere links in de planning. Zo moet er tussen de Alticom-toren in Den Haag en het Strijkijzer, een woontoren in Den Haag, een verbinding gebouwd worden zodat de extra ontvanger voor PI2NOS en PI3UTR aangesloten kunnen worden. Ook staat een verbinding tussen de Alticom torens in Hilversum en IJsselstein in de planning.

De apparatuur

Voor verbindingen over grote afstand wordt gebruik gemaakt van de Ubiquiti Nanobeam M5-400, die beschikt over een 400mm schotel met een versterking van maximaal 27 dBi. Deze set is ingezet tussen Hilversum en Amsterdam-West, waar PI1RYS (D-star), PI1AMS (DMR) en PI2NOS (ontvanger) ontsloten zijn.

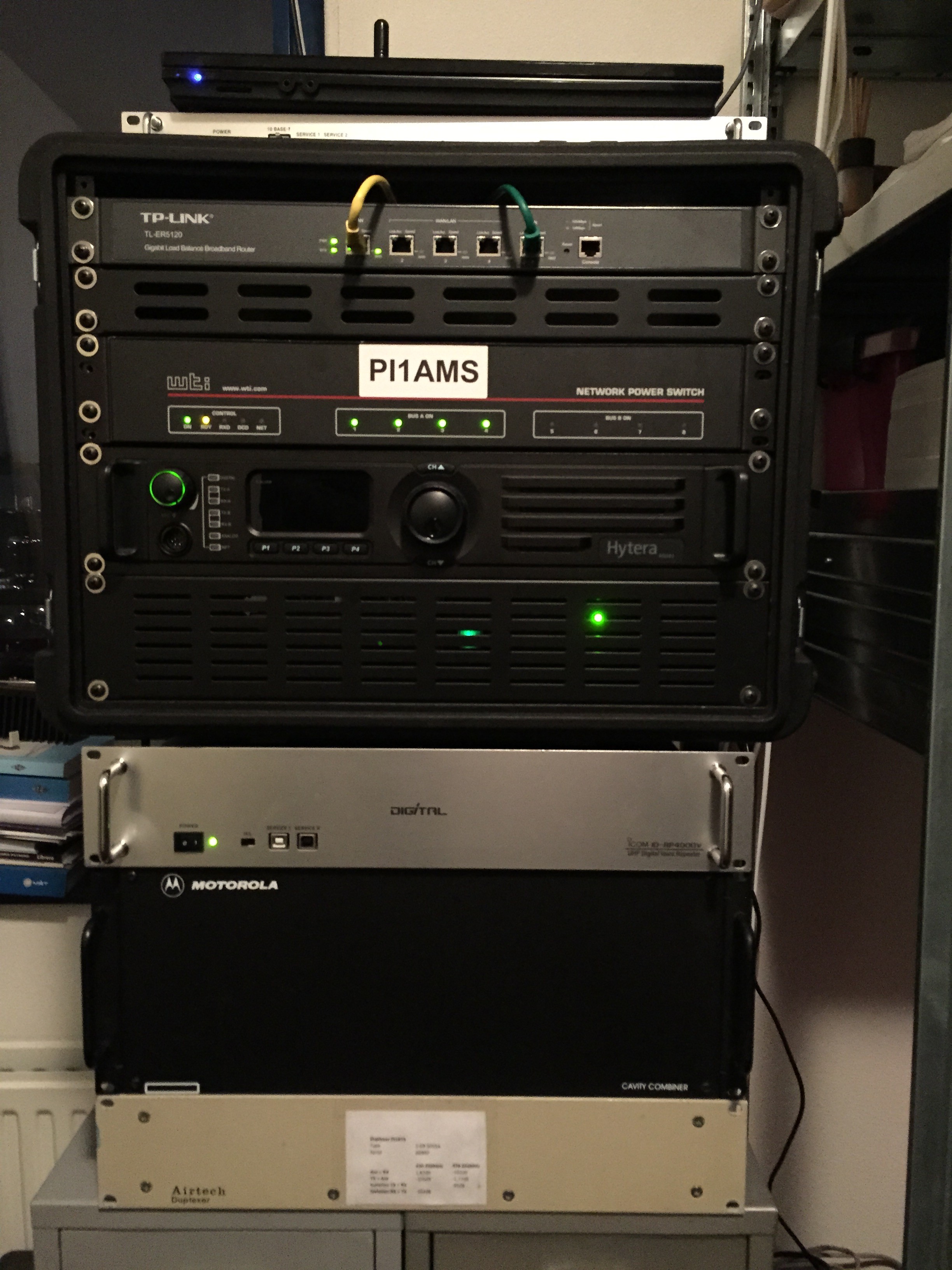

Repeaters PI1AMS PI1RYS en RX PI2NOS Amsterdam West site

Voor links over kleinere afstand wordt gebruik gemaakt van Mikrotik Routerboards, de SXT 5nd r2. De ingebouwde antenne heeft een gain van 16 dBi en een openingshoek van 16 graden. Het voordeel van deze sets is dat de voeding over de UTP kabel loopt en de zendontvanger in de antenne ingebouwd zit. Er zijn dus geen hoge kabelverliezen en er kan met betaalbare netwerkkabel gewerkt worden.

Toegang voor gebruikers

Afgelopen week is het eerste accesspoint geplaatst in de Ger-brandytoren te IJsselstein op 220 meter boven straatniveau. Deze heeft een openingshoek van 90 graden en staat richting Noord-Oost. Deze accesspoints werken uitsluitend op de 5 GHz ISM wifi band met een vermogen van 1 Watt EIRP. Toegang is beperkt mogelijk voor zendamateurs die willen testen. Het SSID van de accesspoints is HAMNET-PI1UTR.

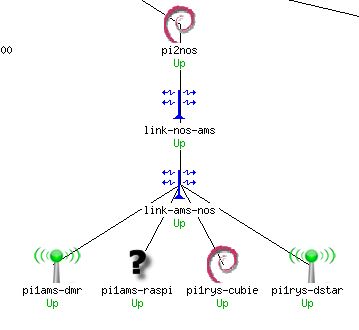

Nagios monitoring door PE1CHL

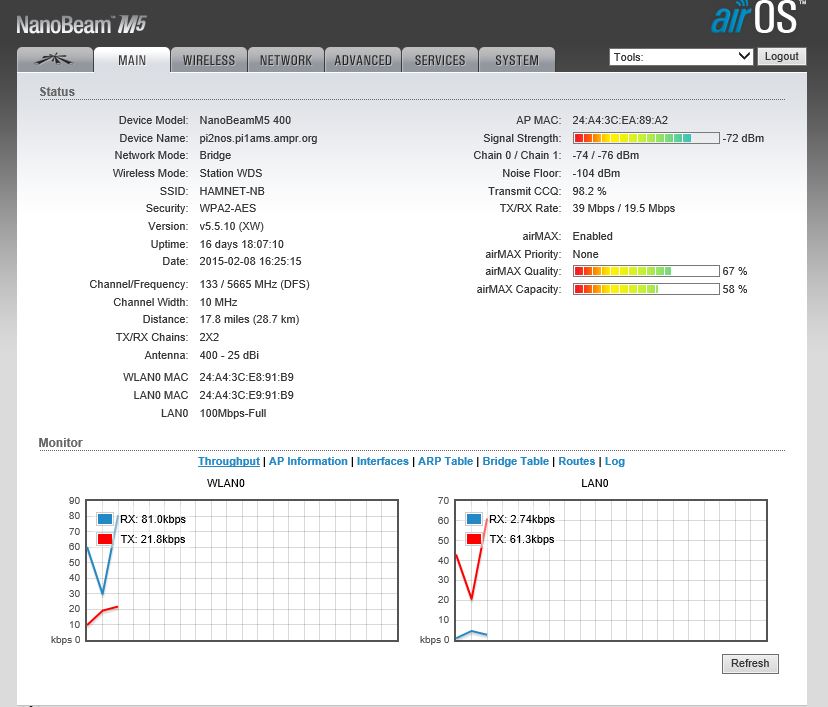

Meting Ubiquity AirOS

Feitelijk kan iedere apparatuur gebruikt worden mits deze (ook) werkt op de 5 GHz ISM (wifi) band en ondersteuning biedt voor het IEEE 802.11a of IEEE 802.11n normering. Een buitenantenne met vrij zicht is in vrijwel alle gevallen noodzakelijk. De bovengenoemde apparatuur (Mikrotik en Ubiquiti) is getest. De land-instelling moet op Nederland staan.

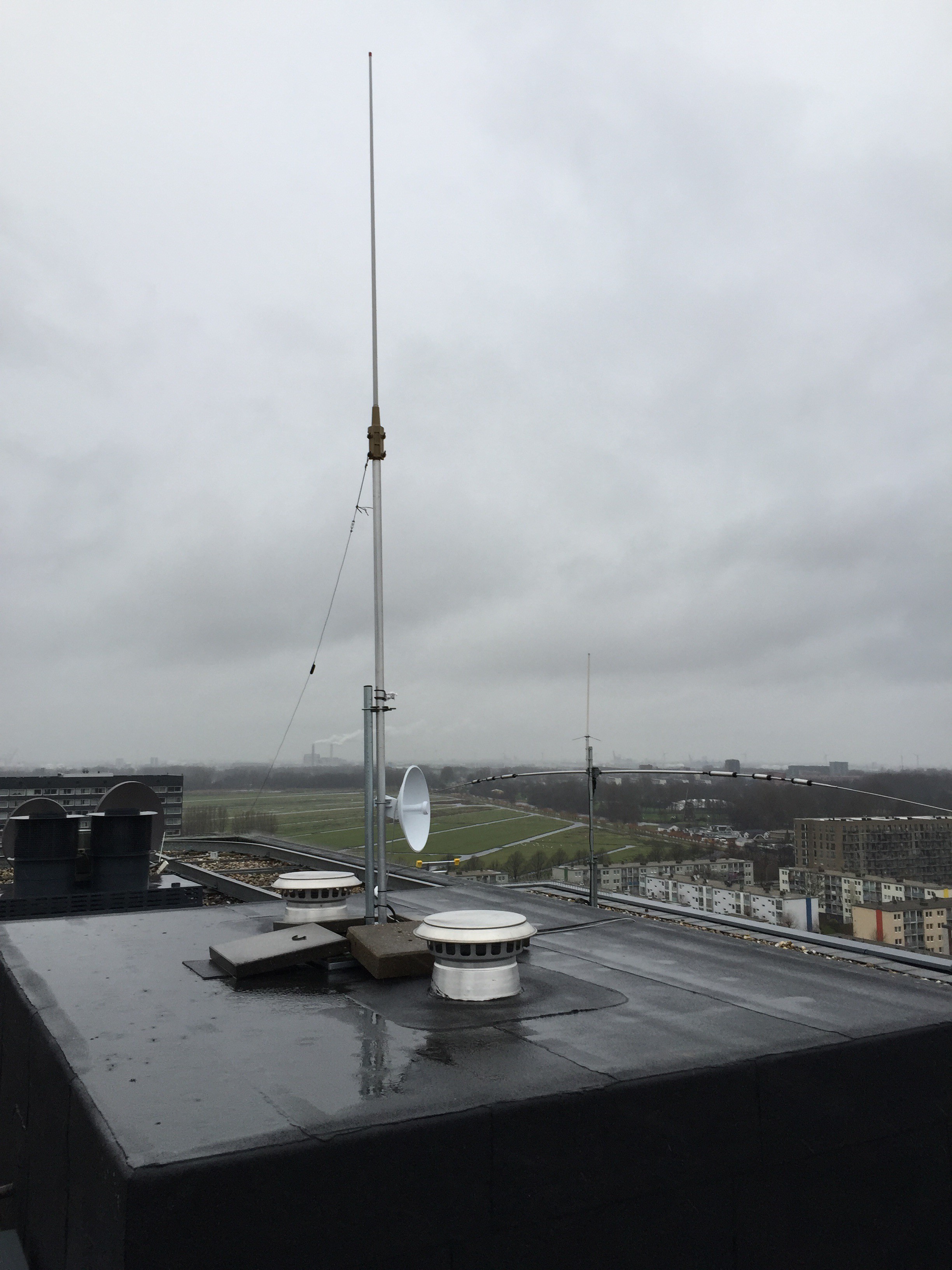

Vaste opsteling Powerbeam M5-400 Antenna 25dBi en Repeaters Amsterdam West site

Participatieproject

Binnen Nederland zijn al verschillende wifi links actief. Het zou mooi zijn als deze in een later stadium gekoppeld kunnen wor-den. Een bundeling van vraag en aanbod zal dus opgestart moe-ten worden om inzichtelijk te maken wat er allemaal actief is.

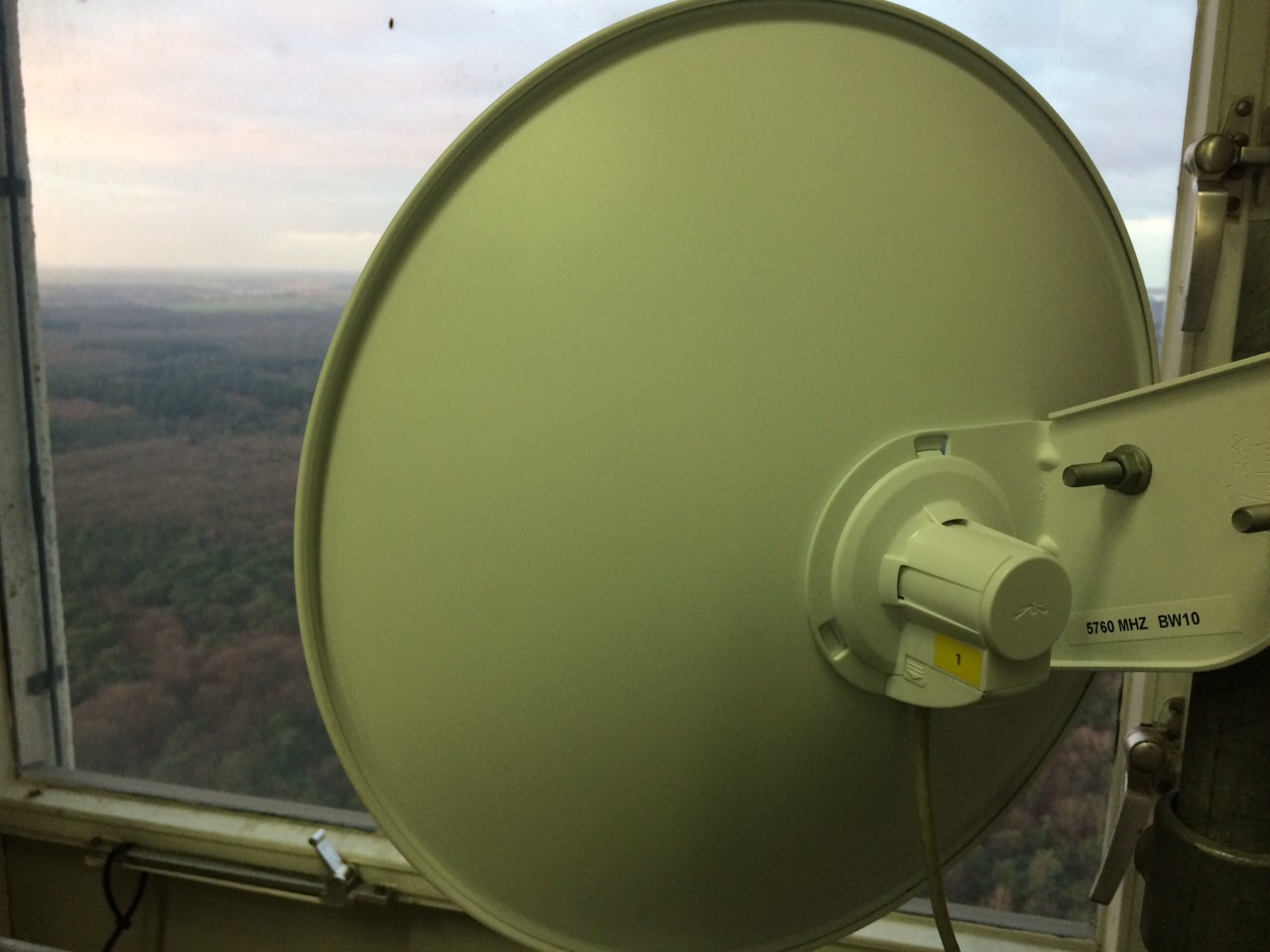

Powerbeam M5-400 Antenna 25dBi NOS site

Op de website hamnet.nl staan de links die bekend zijn al ingetekend. Repeater beheerders die nog geen internet aansluiting hebben en deze wel graag willen voor bijvoorbeeld Echolink, een (ATV) stream of webbesturing kunnen zich ook melden bij de initiatiefnemers. Zij kunnen kennis en kunde delen.

Meer informatie

In de Facebook groep ‘Hamnet Nederland‘ worden met regel-maat updates geplaatst. Daarnaast is de website hamnet.nl gelanceerd. Hier is meer informatie te vinden zijn over de links, ervaringen en gebruikte apparatuur. De initiatiefnemers zijn Mischa (PA1OKZ), Peter (PA3PM), Remco (PA4TW), Rob (PE1CHL), Paul (PE1RJV) en Randy (PH4X).

73 de Randy, PH4X email: PH4X@dkars.nl

HamNet, wat staat voor Highspeed Amateur Multimedia Netwerk in de ip reeks 44.137.x.x, gaat een steeds grotere rol spelen in het draadloos verbinden van radioamateur gerelateerde apparatuur. Ook kunnen  radioamateurs zelf gebruik maken van HamNet via de access points die beschikbaar komen. De doelstelling van HamNet is het creeren van een autonoom, betrouwbaar breedband datacommunicatienetwerk dat in dienst staat van de amateurdienst. Het netwerk moet in de loop der tijd gaan voorzien in specifieke diensten voor zendamateurs waarbij gedacht kan worden aan bijvoorbeeld streaming audio en videodiensten, bijvoorbeeld naar ATV- en spraakrelais; remote bediening van apparatuur, informatievoorziening via uitsluitend op Hamnet aanwezige websites en fora, repeater-koppelingen, Voip voor HAM’s en natuurlijk vele vele andere applicaties. Waar HamNet duidelijk niet in zal voorzien is een browser functionaliteit naar het Internet. Bovenal heeft Hamnet de doelstelling om op een moderne wijze activiteit te genereren voor en door radiozendamateurs en bandgebruik op 2,3GHz, 5GHz en 10GHz te bevorderen. Door het gebruik van HamNet worden ook deze hogere frequenties beter door radioamateurs gebruikt en bezet gehouden.

Meer informatie vind je op www.hamnet.nl.
