Op 19 mei zijn we hier in Breda flink aan de bak geweest met het upgraden van de repeater infrastructuur van West-Brabant.
We hebben naast het opzetten van een 5-GHz Hamnet testlink tussen Breda en Eindhoven en het vervangen van de 45 jaar oude Storno 2-meter repeater, de laatste hand gelegd aan de migratie van PI2BRD als DMR-repeater.

Hamlink:
Er is nu een 43-Km radiolink tussen Eindhoven en Breda opgezet met als doel de mogelijkheden hiervoor te onderzoeken. Ondanks de lage signaalsterkte blijkt de verbinding stabiel en wordt de link in Eindhoven al actief gebruikt. De bedoeling is dat deze link onderdeel wordt van de draadloze Hamnet infrastuctuur. De 50-Km Hamnet radiolink tussen Breda en Nieuwegein draait intussen ook al zo’n 6 weken en is dé netwerk-verbinding voor de DMR repeater van Breda.

DMR:
Van Agentschap Telecom is de toestemming verkregen om PI2BRD zowel in analoge als digitale mode te mogen gebruiken. Dit heeft ons doen besluiten om PI2BRD primair als DMR repeater te gaan inzetten. Hiervoor was enkele weken geleden al de eveneens 45 jaar oude Storno CQF663 vervangen door een Motorola MTR3000A base station repeater.
De DMR-repeater werkt dus op het “oude” frequentiepaar 430.325 / 431.925 met colorcode 1. De DMR repeater zal onderdeel gaan uitmaken van het Brandmeister netwerk (ID: 204510).
Op dit moment zijn via de gebruikelijke websites al codepluggen beschikbaar met deze nieuwe gegevens.
De MTR-3000A heeft de mogelijkheid om in mixed mode te werken. Hierdoor kan zowel DMR als analoog verkeer verwerkt worden op de MTR. Er zijn hier al proeven mee gedaan maar de netwerkverbinding blijkt dan niet goed te werken.
Er zullen de komende tijd nog verschillende proeven worden gedaan om dit verder uit te zoeken. Om analoge gebruikers een storingsvrije ontvangst te gunnen zal in analoge mode een CTCSS-toon worden meegezonden van 123 Hz. De CTCSS-ingangstoon blijft 71.9 Hz.

2-meter repeater:
De bejaarde Storno CQF613 2-meter repeater is vervangen door een MX-800 van Spectra Engineering. Dit is een modern apparaat dat ons de mogelijk geeft om weer voor vele jaren repeaterdiensten te kunnen aanbieden aan de amateurgemeenschap. Na 10-tallen jaren trouwe dienst bleken de CQF6xx repeaters toch wel aan het einde van de levensduur gekomen te zijn en was het in stand houden ervan een steeds vaker terugkomende activiteit geworden.

Control:
Het bijzondere van de bovenstaande upgrades is dat ik nu op afstand de opgestelde repeaters en linken kan monitoren en configureren. Hiervoor is een server-pc opgesteld op de flat aan de Bisschopshoeve die via Hamnet benaderd kan worden. Dit toont nog maar eens aan dat hamnet een welkome aanvulling is op onze radio hobby waarmee we als beheerders van technische infrastructuren, maar ook als gebruikers van steeds meer digitale diensten, steeds meer geweldige mogelijkheden beschikbaar krijgen!

Met dank voor de hand- en spandiensten aan:
Gerard PB4DX
Louis PA2LP
Han PA0JEN
Kees PA0KBT
Roberto PB5X
Hans PA0HWB
Ted PE1NVY

73
Henk
PE0SSB

Frequentie: 430.325 Mhz Colorcode 1   1.6 MHz + shift

Naast de suffix wijziging zal er vermoedelijk binnenkort ook een frequentiewijziging worden doorgevoerd , dit om verstoring van andere systemen op de opstel locatie weg te nemen.

zodra hier meer duidelijkheid over is zullen wij dit bekend maken.

Through a fellow ham i got hold of 2 Motorola MTR2000 repeaters with the plan to convert them to DMR using the MMDVM board made by G4KLX. Here are my notes

Special thanks go out to Graziano IZ5IGB for building the first MMDVM MTR2000 and helping me get started.

[Modem]
Port=/dev/ttyACM0
TXInvert=1
RXInvert=1
PTTInvert=0
TXDelay=100
DMRDelay=162
RXLevel=50
TXLevel=50
# CWIdTXLevel=50
# D-StarTXLevel=50
# DMRTXLevel=50
# YSFTXLevel=50
# P25TXLevel=50
OscOffset=0
RSSIMultiplier=1
RSSIOffset=10
Debug=0

Dear DMR-DL/DMR MARC sysops,

As you already may have noticed, the last time brought some drastical changes in the DMR network. BrandMeister offers more possibilities than all other systems together, furthermore an excellent reliability and quality. This lead to a dramatical drain, around 25 repeaters left my c-Bridge during the last year and moved on to the BrandMeister network. Many countries, like Portugal, Netherlands, Switzerland, Italy, France, Belgium, Denmark, Hungary, Poland, and many German repeaters did this move from c-Bridge to BM. Five of my remaining repeater sysops already announced that they will follow soon.

During the last months high latencies occured in the DMR-MARC network. The cause is the connection to the core server in London. In earlier times we had such a server here in Germany, with a quite close connection to the DE-CIX in Frankfurt, but the tremendous costs were not justifiable any more. You all may know, when it is about money among us hams, almost nobody feels responsible, nobody realizes that such a sophisticated system causes remarkable costs. No volunteers donated me some money. No problem, my financial situation allowed this

The next point of concern is the connection to DMRplus, what is not exactly the way keeping repeaters in our systems. The quality of connections is not alway as aexpected, and this reflector thing with its 20 Talk Groups  on TS 2 makes the system quite confusing.

Under those not so good conditions I decided to sell my c-Bridge. Rayfield USA told me anyway that c-Bridge development has been stopped *.
* Noot van de redactie: John Rayfield laat HamDigitaal weten dat het stoppen van de c-Bridge ontwikkeling juist doorgaat en niet stopt!

Luckily there is a guy in Switzerland who wants to continue this c-Bridge, to supply his remaining sysops with a high quality DMR-MARC connection. With my c-Bridge! So I will sell it to him.

What does this sale mean for my sysops on the c-Bridge DL-CBR-3?

There are several possibilities.

1. The repeaters are configured using the new Swiss IP address. The new operator assured me offering this service to you as I did before.
2. You as Iain, the UK MARC core administrator, if he is willing to connect your repeaters.
3. You take the same route like me and move to BrandMeister. The advantages are, guaranteed no costs, and a network driven by ham spirit, many features, excellent reliablity and quality.

Very important, time schedule and contact data:

Sysop/administration Switzerland

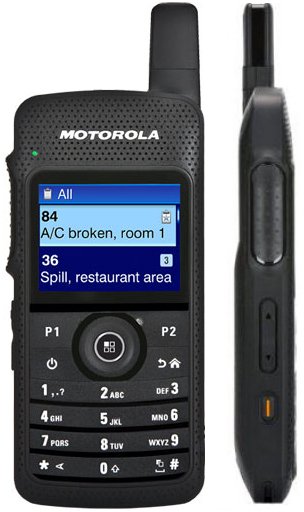

Specs:
VHF (136-174MHz) or UHF (403-527MHz)

• 32 channels, two groups with 16 ch. each
• Compact and rugged form factor
• Large, textured push-to-talk button for ease of use
• Bluetooth audio conectivity
• 2 programmable buttons to improve ease of use and increase operator efficiency
• Tri-colour LED for clear visual feedback on radio operating status
• Emergency button to help ensure rapid response to critical incidents
• Quick, easy-to-use Group, Individual and All-call capability
• Digital Phone Patch capability
• Sophisticated Emergency Calls help ensure employee safety
• Enhanced Privacy gives you 40 bit encryption. Upgrade to 256bit via software purchase
• PTT ID helps improve communications efficiency and system discipline
• Remote Monitor features help ensure employee safety and enable fast assessment of remote user status
• Elegant channel scanning schemes help ensure calls are received first time every time
• Privacy Features
• VOX Capability
• Transmit Interrupt
• Lone Worker
• Over the Air Programming (OTAP)
• 5 Tone Signalling
• Option Board Capability
• Intelligent Audio allowing the radio volume to automatically adjust to compensate for background noise.
• IP67 environmental sealing helps ensure continued operation in tough working conditions
• IP Site Connect (Conventional Multiple Site Coverage)
• Capacity Plus (Single Site Trunking)
• Linked Capacity Plus (Multi Site Trunking)
• Weight just 250 g

De ontwikkelingen rond BrandMeister, MMDVM & DVmega gaan met sprongen vooruit en ook de introductie van de goedkope MD-380 geeft een enorme boost. We zien heel duidelijk dat door de mogelijkheden van zelfbouw en het beschikbaar hebben van goedkope portofoons de DMR technologie wordt ontsloten voor alle radiozendamateurs. Er kan expermenteel onderzoek plaats vinden op technologisch hoogstaand niveau en het open karakter van DMR brengt operators en experimenteerders bij elkaar. Hackers, nerds, soldeerbout ridders, netwerk specialisten, 3D printeraars, Arduino bitters en radio babbelaars convergeren en maken samen een ongekende ontwikkeling door.

De stand is dat er al bijna 400 repeaters op het Brandmeister netwerk zijn aangesloten en de groei is er nog lang niet uit.

Ook zien we dat er hoe langer hoe meer bestaande repeater groepen overstappen op Brandmeister en dus MARC of DMR+ verlaten. Het is immers mogelijk om de MARC Motorola repeater aan te sluiten op Brandmeister

Verdeling Hytera / Motorola / Zelfbouw online op het BrandMeister netwerk

Hieronder nog een paar statistieken. We kunnen wel constateren dat de inspanningen van het Nederlandse Brandmeister team zijn vruchten geeft. We mogen trots op ze zijn!!!

Repeaters per netwerk online

Percentage landen waar de verschillende netwerken actief zijn (wereldwijd)

We denken dat de scepsis die er bij de start van de DMR ontwikkelingen in Nederland was nu wel omgezet kan worden in enthousiasme.

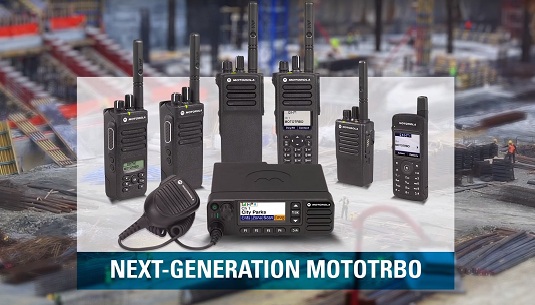

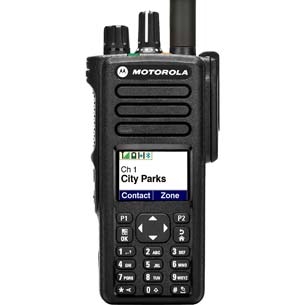

Motorola Solutions heeft de vernieuwde ‘next gen’ MOTOTRBO-lijn gelanceerd, waarin nieuwe radio’s, een trunking-oplossing en een repeater zijn opgenomen. De nieuwe radio’s zijn voorzien van een geïntegreerde wifi-module, zodat ze binnen een paar minuten kunnen worden voorzien van software-updates, zonder dat de eindgebruiker daarvoor naar het kantoor van de netwerkbeheerder hoeft.
Bovendien beschikken de toestellen over een batterij die volgens Motorola een levensduur heeft van 29 uur, zodat er langer mee kan worden doorgewerkt. Daarnaast is de man-down-waarschuwingsfunctie verbeterd en zijn de radio’s voorzien van binnenpandige locatiebepaling – twee cruciale functies bij toepassing in risicovolle omgevingen. Tegelijk met de nieuwe radio’s is Capacity Max geïntroduceerd, een nieuwe MOTOTRBO trunking-oplossing. Dit nieuwe systeem is beter beveiligd en eenvoudiger te bedienen. Capacity Max is schaalbaar van kleine systemen tot grote, complexe projecten die een grote capaciteit vergen (tot maximaal 3.000 eindgebruikers per locatie).

Tot slot zijn de repeaters uit de SLR8000-serie onderdeel van de nieuwe MOTOTRBO-lijn. De SRL8000-repeaters zijn op hetzelfde platform gebouwd als de SRL5000-serie en maken het mogelijk om systemen te realiseren met dekking over een groot geografisch gebied. Door de flexibele architectuur van de SLR8000-serie kunnen de toestellen eenvoudig naar wens worden geconfigureerd.

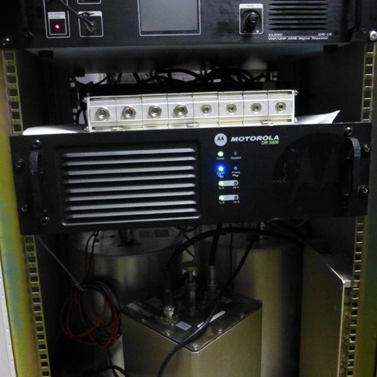

PI1DFT QRV met Motorola repeater op BrandMeister netwerk

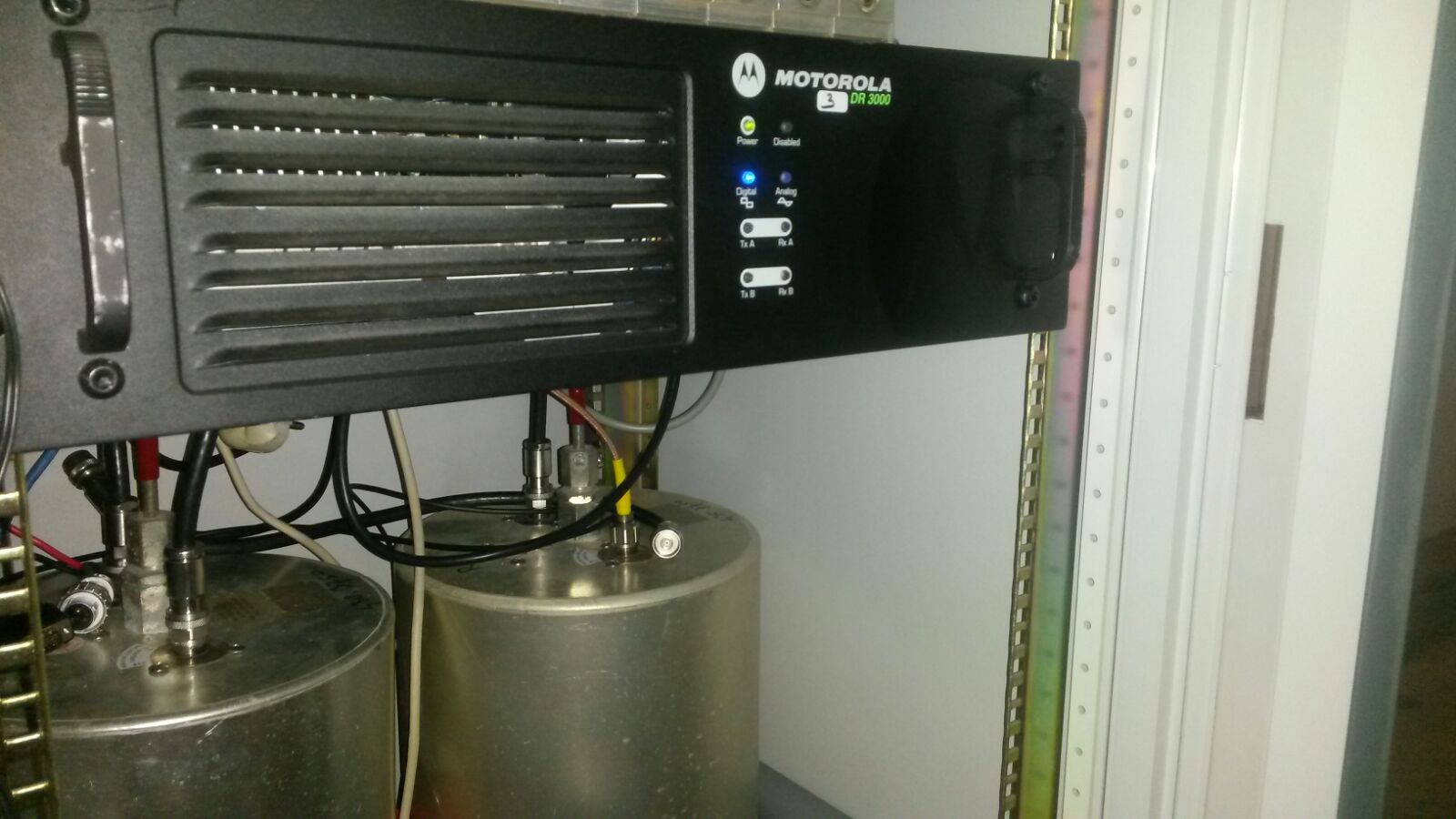

De Hytera gaf de laatste tijd problemen wanneer er 2 tijdsloten tegelijker tijd in gebruik waren. Er word onderzocht naar het probleem. Om toch zonder problemen te kunnen door draaien heeft Ton tijdelijk een Motorola DR3000 repeater ingezet.

Dankzij de ondersteuning van Hytera en Motorola repeaters in BrandMeister is PI1DFT nog steeds verbonden met de rest van het BrandMeister netwerk.

De codepluggen zijn hier hier te downloaden!
