DVMEGA als multi platform digitale transceiver

Met dank aan Guus PE1PLM  www.dvmeganl.auria.nl

Veel amateurs kennen de DVMEGA al of hebben deze in gebruik. De opbouw van de zendontvanger bestaat uit losse op zichzelf staande modules. Zo kun je bijvoorbeeld het Arduino Dualband Radio shield nu gebruiken als Radio hotspot en later is dit het hart van de transceiver, de radio dus. Zo ook de DVMEGA AMBE3000, die zeer binnenkort verkrijgbaar is. Deze module werkt als een DVAP (blauwe dongle). Later is dit de analoog digitaal en vise versa omzetter voor de verschillende digitale spraak modes.

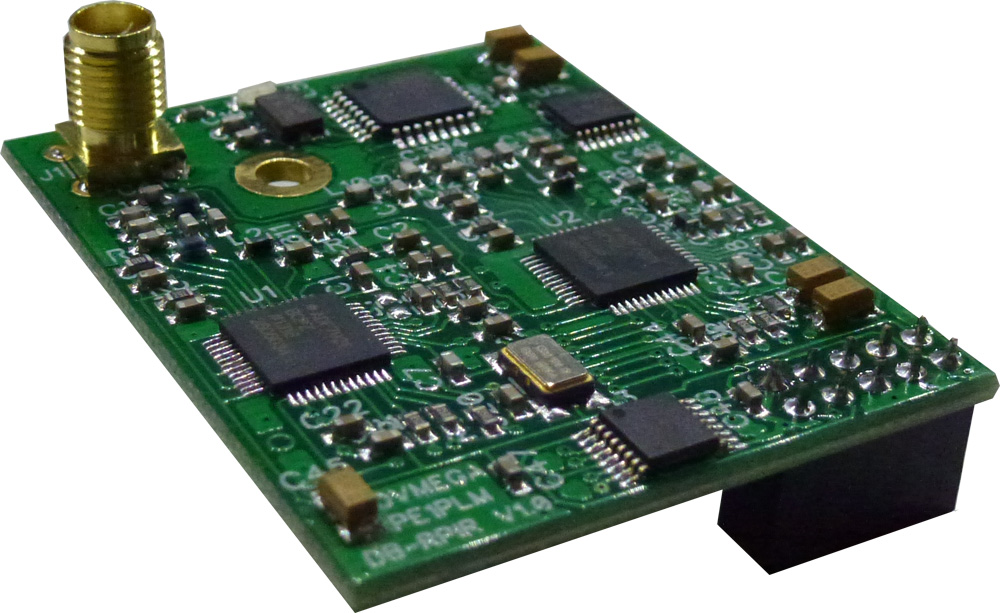

DB_RPIR

De DVMEGA modules hebben als basis een ATMEGA microcontroller. Veelal zijn ze dan ook
uitgevoerd als shield en kunnen direct op een Arduino UNO of MEGA gebruikt worden. Er zijn ook
uitvoeringen voor de Raspberry PI. Het geheel heeft dan ook, niet onbedoeld, een experimenteel
karakter. Het is voor eenieder vrij en toegankelijk te experimenteren met eigen firmware.
Naar verwachting zal er nog voor de zomervakantie een mainboard en behuizing gemaakt worden.
Het mainboard zal voorzien worden van een ATMEGA2560, HF en LF versterker, display – bediening
en voeding. De footprint van de bestaande DVMEGA modules wordt overgenomen zodat deze
kunnen worden hergebruikt. Het display, voorzien van 2,5″ Touch TFT, communiceert via een seriële
verbinding met het mainboard. Dit maakt het mogelijk een bediendeel of lay-out naar eigen wens te

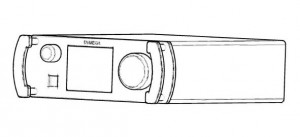

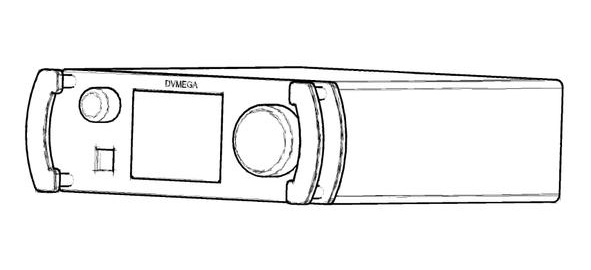

vervaardigen. De eerste schets voor de DVMEGA transceiver is gemaakt. In het midden uiteraard het scherm, links volume en microfoon, recht een grote dial voor geheugen of andere selecties.

DVMEGA Transceiver scetchDe transceiver maakt gebruik van een ADF7021 radio chip. Deze chip kan zowel GMSK (D-Star) als
4FSK (DMR, Yaesu Fusion en dPMR). De toegepaste AMBE is de nieuwe 3000 versie. Deze is in staat de boven genoemde digitale coderingen te verwerken. De huidige status is dat op dit moment de implementatie van D-Star voor een groot gedeelte afgerond is. De implementatie van DMR leek in eerste instantie op een legale wijze niet mogelijk te zijn. Motorola is n.l. de eigenaar en uitvinder van het DMR protocol. In tegenstelling tot andere ETSI standaarden is deze openbaar maar niet vrij te gebruiken. Guus heeft, na overleg met de Licentie beheerders van Motorola, toestemming het DMR protocol in de DVMEGA omgeving toe te passen met vrijstelling van Licentie. Hiermee maakt Motorola toch een mooi gebaar naar ons als zendamateurs.

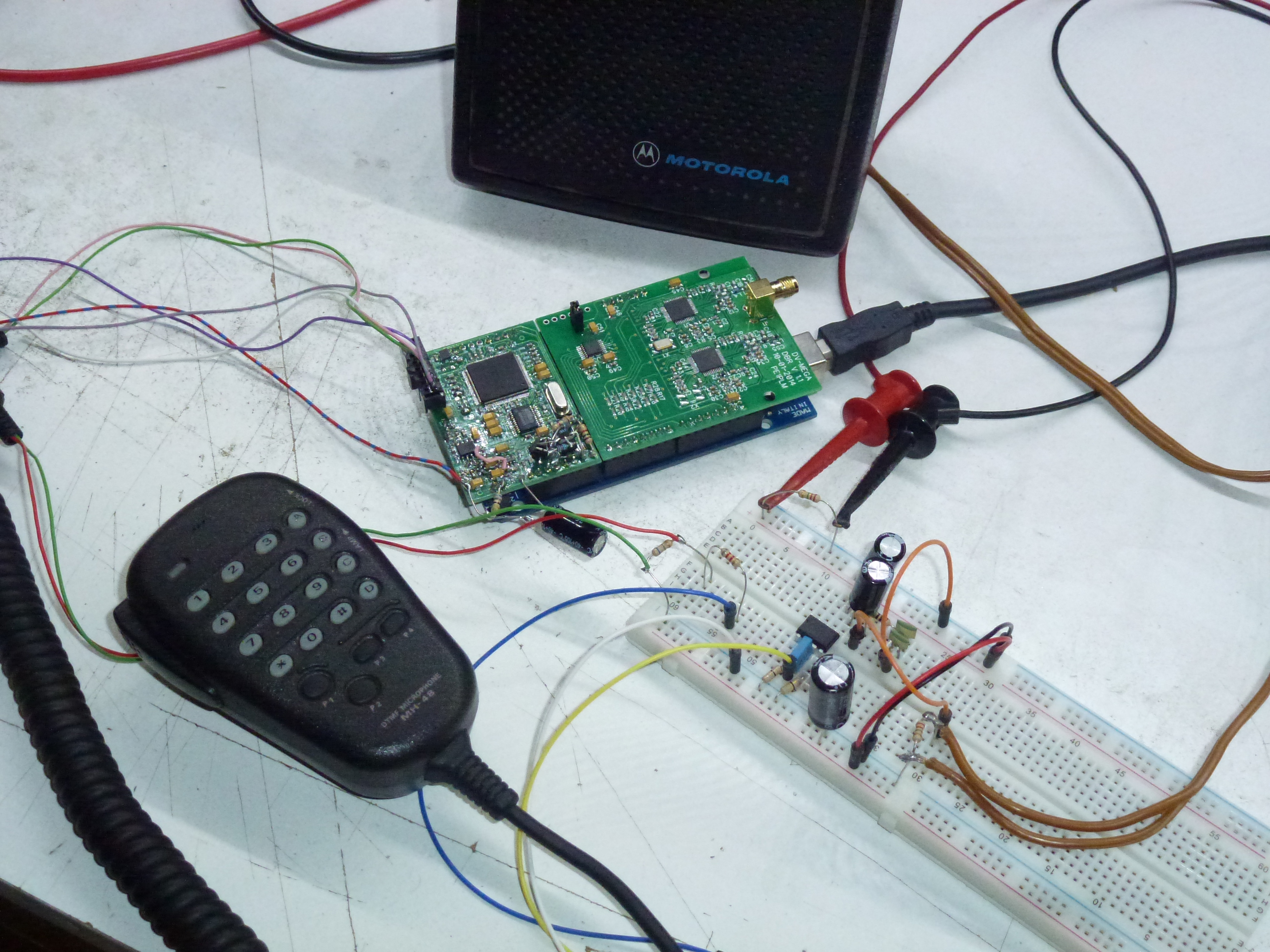

AMBE3000

Guus wil belangstellende uitnodigen een kijkje te nemen op de website www.dvmeganl.auria.nl of
mogelijk zien we elkaar op de Zaterdag 21 maart 2015 op de Landelijke Radio Vlooienmarkt.
